Как подключить переднюю панель к материнской плате: без проблем

Предназначение передней панели

Если вы когда-нибудь видели системный диск компьютера, то знаете, что на передней панели находятся:

1. кнопка питания компьютера
2. кнопка сброса
3. индикаторы активности жесткого диска
4. дополнительные порты USB
5. порты для устройств ввода и вывода звука (наушники и микрофон)

Для их полноценной работы обязательным условием является подключение панели к материнской плате. Разумеется, этот момент спрогнозировали инженеры компаний-производителей, и на платах размещены специальные разъемы.

Сложности подключения в основном связаны с незнанием назначения тех или иных разъемов и контактов. Теперь узнаем, как правильно подключить панель к материнской плате различных фирм-производителей.

Предлагаю начать с рассмотрения наиболее распространенных кабелей от передней панели, которые нам нужны, чтобы разобраться в проблеме. Приятного чтения!

Необходимый инвентарь

Вам потребуются следующие инструменты:

• отвертка и набор бит к ней;
• устройство откачки и заправки фреона, баллон со сжатым хладагентом;
• бокорезы и плоскогубцы;
• пара разводных ключей (20 и 30 мм);
• пара накидных или рожковых ключей (величина зависит от используемых гаек);
• плоские и фигурные отвертки;
• серия шестиугольников;
• изолента или изолента;
• набор ключей-розеток;
• зажим или мини-тиски;
• монтажный нож.

Если кондиционер расположен на первом этаже, до наружного блока можно легко добраться по лестнице или легкому «трансформатору». Для разборки кондиционера второго этажа может потребоваться трехсекционная выдвижная лестница. Аренда автокрана для третьего и верхних этажей. Чтобы подняться выше 5 этажа, может потребоваться специальный внешний лифт, используемый строителями или промышленными альпинистскими службами. Разборка наружного блока, если требуется хранение фреона, по частям не проводится. Компрессор и контур хладагента нельзя разделять. Чтобы снять наружный блок, не разбирая его, нужна помощь партнера — мощная сплит-система весит около 20 кг.

Таблица

Как я уже упоминал, на передней панели может быть совсем другое количество вспомогательных разъемов и других интерфейсов, которые подключаются непосредственно к материнской плате.

Давайте посмотрим на самые распространенные их типы на ПК.

Имя	Фото	Деловое свидание, встреча

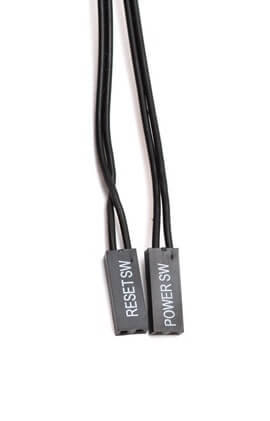

Power SW Reset SW		Предназначен для работы кнопок включения и сброса. Power SW — это кнопка питания, а Reset SW — это кнопка перезапуска.
Светодиод жесткого диска		это необходимо для работы индикатора жесткого диска на передней панели корпуса системного диска. На вашем компьютере вы можете заметить мигающий индикатор на передней панели, когда компьютер включен. Итак, это сам индикатор.

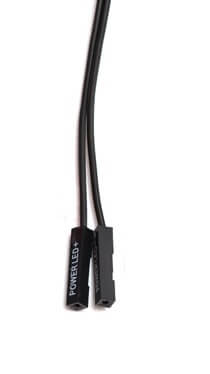

Индикатор питания		Требуется для работы индикатора питания на передней панели. Обычно он синий и остается включенным, когда компьютер включен.
HD-звук		Требуется для подключения передней звуковой панели. Обычно необходимо подключить наушники, и в них используется та же звуковая карта, что и задние порты на материнской плате
USB		Имеет порты USB 2.0 на передней панели.

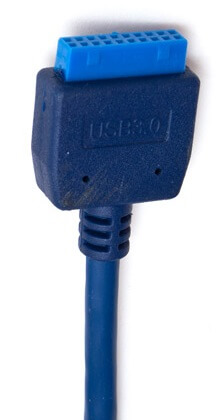

USB 3.0		Подключается к передним портам USB 3.0. Разъем USB 3.0 тяжелее и мощнее, чем его младшая версия, поскольку эти порты имеют более высокий стандарт скорости передачи данных и чтения.

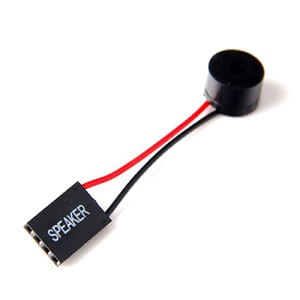

Оратор		Системный динамик. Этот «зуммер» ранее был популярен и использовался в качестве основного динамика, но теперь он используется системой для сообщения об ошибках во время POST.

Все эти разъемы представляют собой единый стандарт, и любая материнская плата поддерживает их подключение. Может отличаться только расположение разъемов на самой материнской плате, но сам способ подключения идентичен.

Как правильно собрать компьютер своими руками. Часть 2

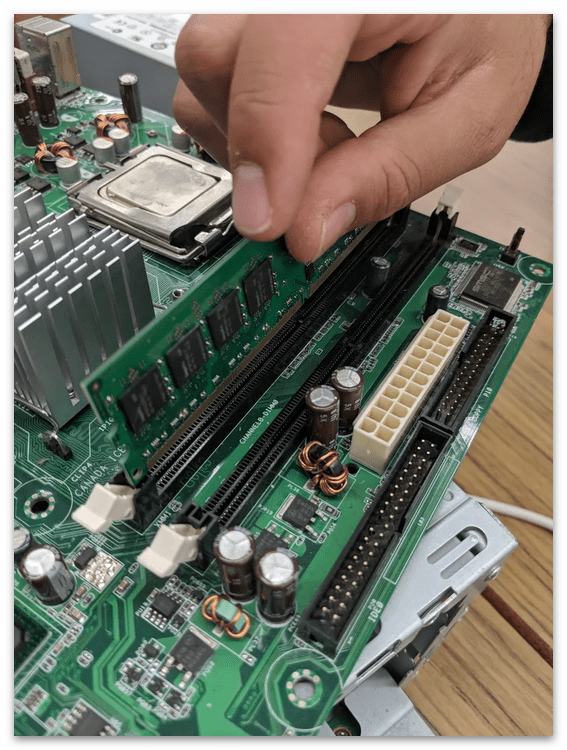

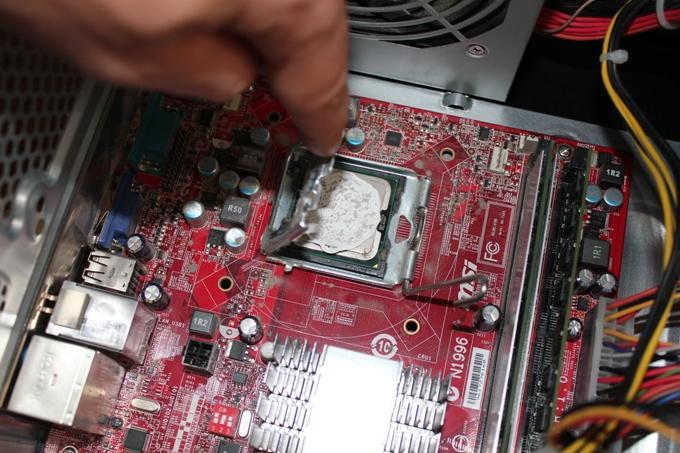

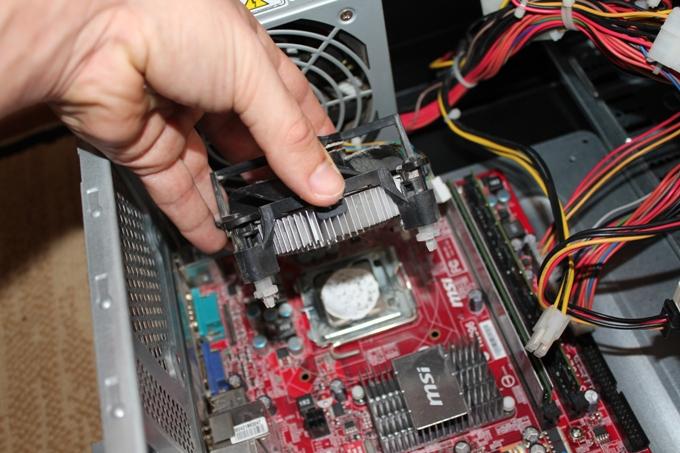

Продолжаю рассказ о том, как правильно, просто и аккуратно собрать компьютер. В первой части мы успешно установили детали на материнскую плату. Теперь нужно было бы все это богатство поместить в железный ящик.

Распаковка системного блока

Начнем с хард-рока: достаньте корпус из коробки. Вы можете удобно ухватиться за боковые стороны поролоновых вставок, удерживая коробку ногами.

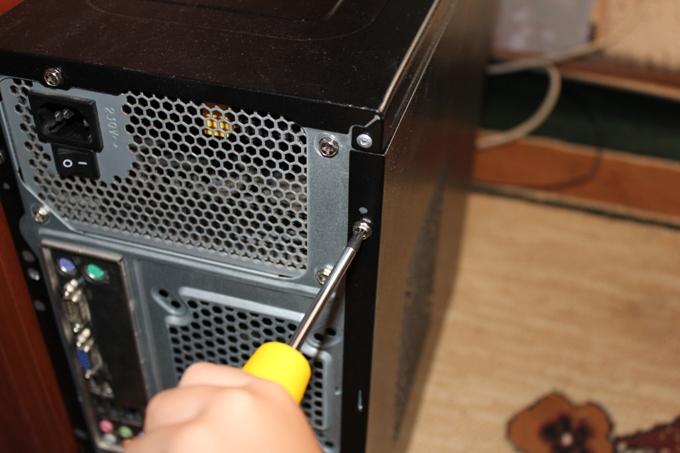

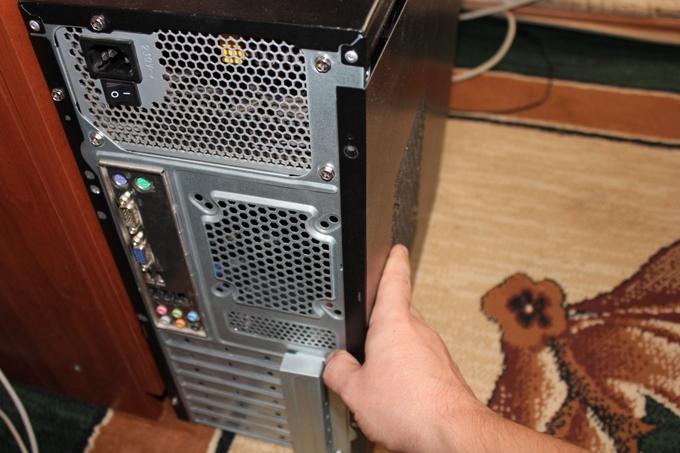

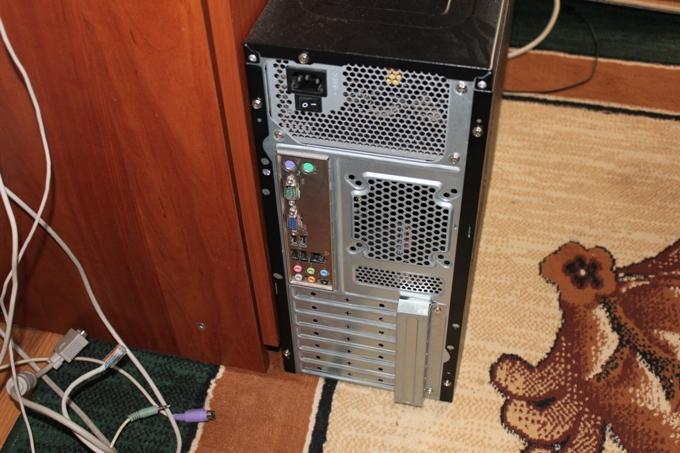

Открутите винты на задней панели: необходимо снять обе боковые крышки. Заглядываем внутрь — видим пакет с винтами и шнур питания — достаем.

У нас есть самое необходимое. Это ножки и винты для крепления материнской платы, винты для DVD-привода и жесткого диска и даже пластиковые ножки для корпуса.

Как правильно собрать компьютер и с чего начать

Начнем с ножек для корпуса. Они защищают пол или стол от царапин при перемещении системного блока. Вставьте ножку и закрепите пластиковой булавкой.

Чтобы установить задний щиток материнской платы, вам нужно сломать заводскую панель и защелкнуть ее на месте.

Теперь перевернем опоры для материнской платы. Во всех стандартных корпусах ATX отверстия для этих ножек такие же, как и для платы. Поэтому, глядя на доску, скрепляем ножки и стягиваем их гаечным ключом или плоскогубцами.

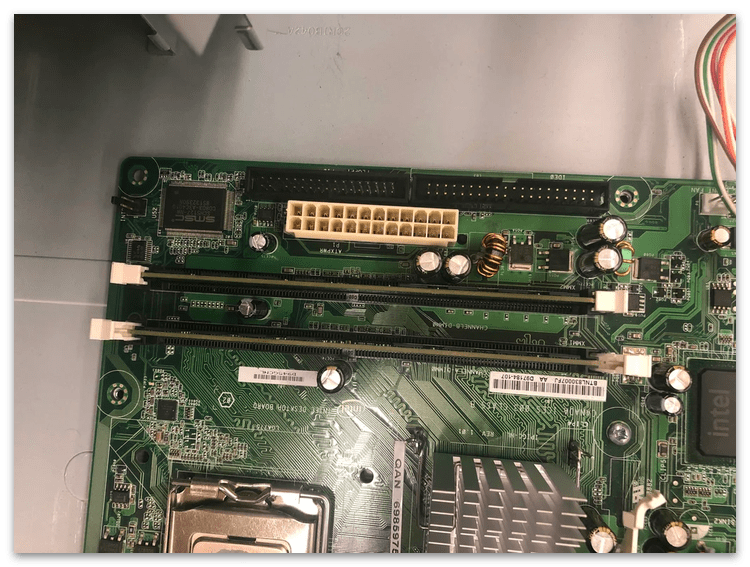

Наконец, давайте установим материнскую плату. Во-первых, край с разъемами лучше вставить в корпус так, чтобы они вошли в отверстия задней защитной планки. Затяните винты длинной магнитной отверткой.

Не забудьте подключить вентилятор (если есть), чтобы обеспечить дополнительное движение воздуха внутри корпуса ПК. Разъем для него обозначен CHA_FAN.

Установка привода при сборке компьютера

Чтобы установить DVD-привод, необходимо снять (сломать) ручку на передней панели. На фото системный блок снабжен дополнительными аудиопортами и разъемами USB, поэтому я снял нижнюю крышку, отогнув две защелки.

Часто эти пластиковые колпачки закрывают металлическими. Затем вам нужно сломать его, раскачивая металл, а затем удалить пластик. Получается, что для того, чтобы построить, нужно сначала сломать.

Сам блок лазерного диска вставляется снаружи и прикручивается четырьмя винтами, по два с каждой стороны. Для этого были сняты обе боковые крышки.

Как подсоединять провода при сборке компьютера

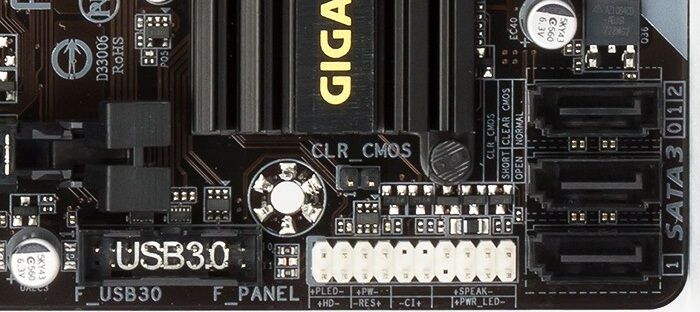

После этого можно приступать к подключению проводов — начнем с самого главного. Кнопка передней панели и разъем индикатора обычно помечены на плате как Front Panel (F_PANEL). Он состоит из 9 или 11 контактов.

В нашем случае это контакты PLED для светодиода индикации питания, HDLED для светодиода индикации активности жесткого диска, PWRBTN для кнопки включения / выключения, RESET для кнопки сброса питания. Чуть выше расположены еще 4 контакта для подключения динамика (SPEAKER).

Соблюдайте полярность только при подключении светодиодов и громкоговорителя. Обычно информация о полярности контактов указывается в инструкции по установке материнской платы. Если его нет, эта информация также указывается на доске.

В крайнем случае, вокруг разъема есть метки (несколько меток, контур или пластик разного цвета). В нашем случае положительные контакты разъемов подключаются к крайним контактам разъема, выделенным на плате белым цветом.

Подключаем аудиоразъем

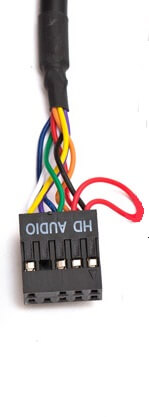

Чтобы подключить аудиоразъемы на передней панели, найдите жгут с надписью AUDIO. Вы видите 9 отверстий и одно заполненное — это ключ.

На плате находим аналогичный разъем под названием AUDIO ADAPTER FRONT PANEL (AAFP) и подключаем разъем.

Подключаем USB-порт

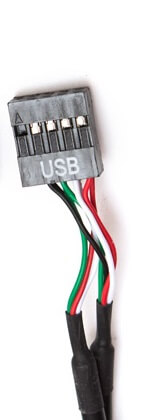

Примерно такая же ситуация и с USB-разъемом на передней панели. В компьютерных технологиях практически все разъемы не запутываются. Каждый стандарт имеет свое собственное положение штырей на разъеме. Так что вероятность неправильного включения мала.

На материнской плате обычно несколько групп USB-контактов — вы можете использовать любую из них.

Жесткий диск также прикручен четырьмя винтами, по два с каждой стороны. Во время установки следует соблюдать осторожность при установке жесткого диска, чтобы не поцарапать и не отклеить углы корпуса. В противном случае (особенно если у вас знаменитый Seagate) велика вероятность, что такой жесткий диск не примут по гарантии.

Лично у меня было несколько подобных историй, когда представители Seagate отказывались ручаться за царапины на боковых сторонах жесткого диска. Возможно, это произошло из-за наводнения на Тайване.

Пришло время подключить разъемы SATA. Убедитесь, что на кабеле нет лишней нагрузки, чтобы не сломать разъем жесткого диска или диска. Цвет разъема SATA и ленточного кабеля указывает максимальную пропускную способность.

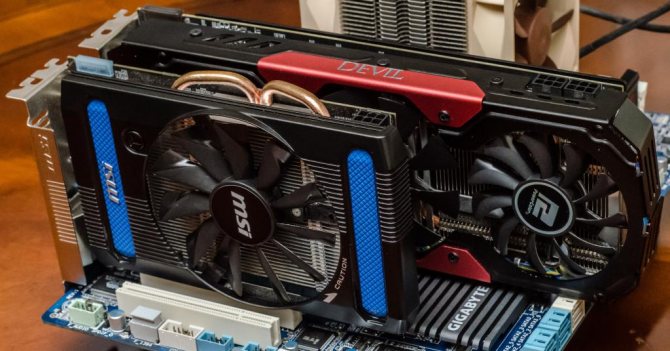

Чтобы установить видеокарту, нужно найти на материнской плате нужный разъем. Обычно это PCI-Ex. Прежде всего, не забудьте сломать язычок на задней панели перед разъемом видеокарты. Устанавливаем видеокарту в разъем до щелчка.

Как подключить питание внутри корпуса компьютера

Наконец, мы подключаем мощь всей этой экономики. Расправляем силовые кабели и подключаем их к нужным разъемам. Блок питания для всей платы формата ATX (20 или 24 контакта). Не забудьте о дополнительном блоке питания процессора (4 или 8 контактов), блоке питания видеокарты (6 контактов), блоке питания накопителя и жесткого диска.

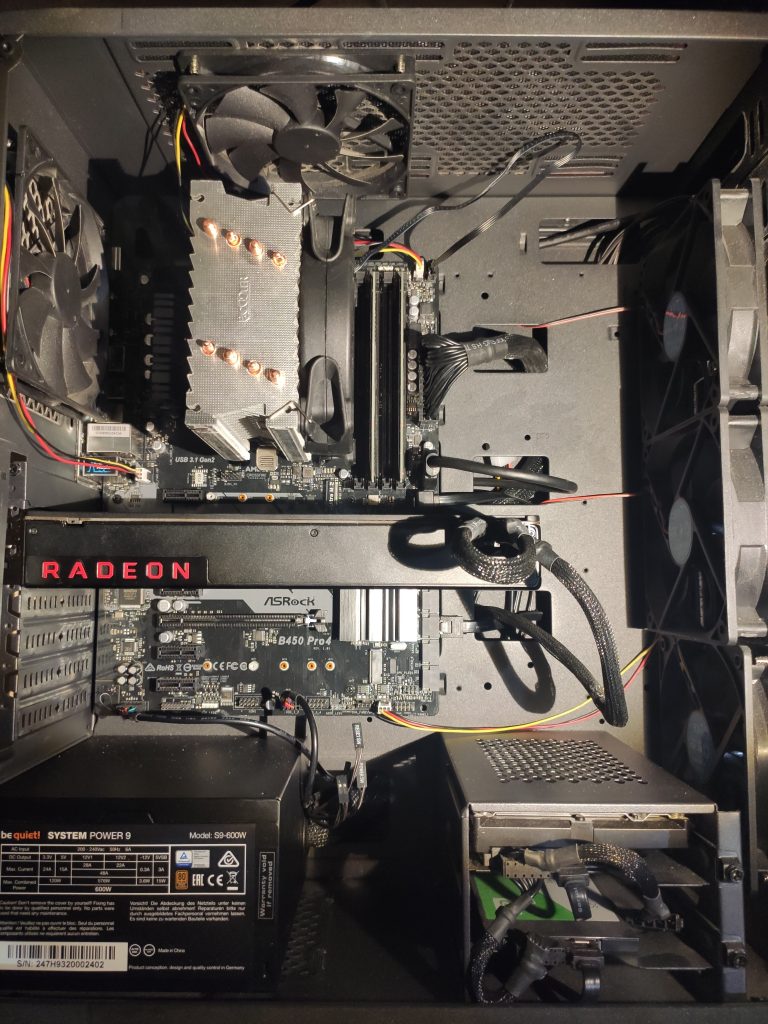

Укладываем нитки и раскладываем по желанию. Самым надежным и быстрым считается крепление пластиковыми стяжками. Главное правило здесь — исключить излишнее натяжение и напряжение прядей. Они не должны мешать друг другу, не должны тереться об острые края корпуса системного блока и не должны быть захвачены вентиляторами.

Как проверить компьютер после сборки

Опять же, мы проверили все визуально и убедились, что на плате не закручиваются винты. Теперь вы можете своими руками включить правильно собранный компьютер.

При правильной сборке все начнется с первого раза. Возможен однократный самопроизвольный автоматический перезапуск. Этот BIOS выполняет заводские команды.

Перед установкой операционной системы рекомендую проверить стабильность всего оборудования. Управление Винчестером с помощью Victoria или MHDD, RAM с помощью MemTest86 еще лучше проверить карту после установки операционной системы и драйверов.

Подготовка корпуса к сборке и установка переднего вентилятора

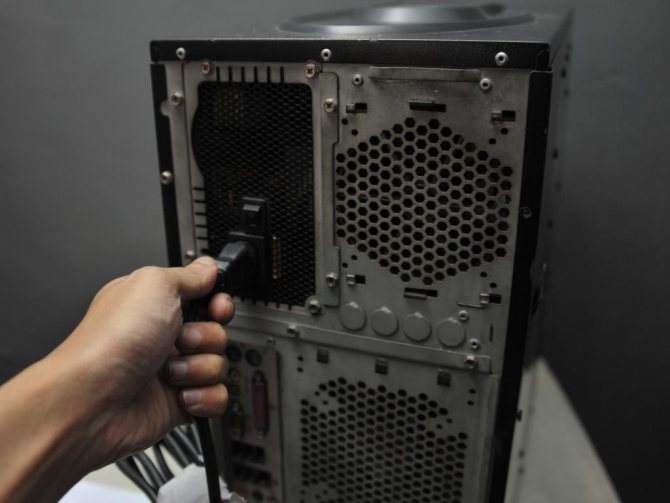

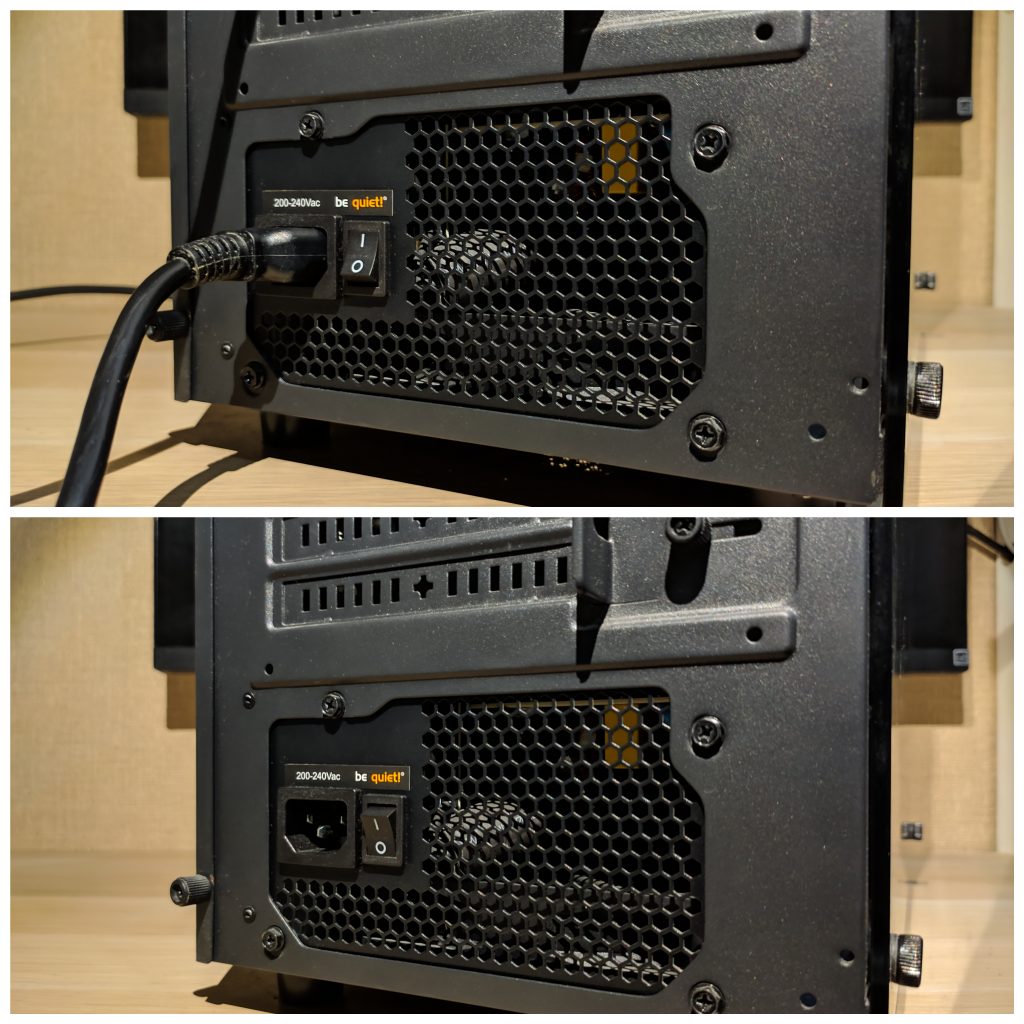

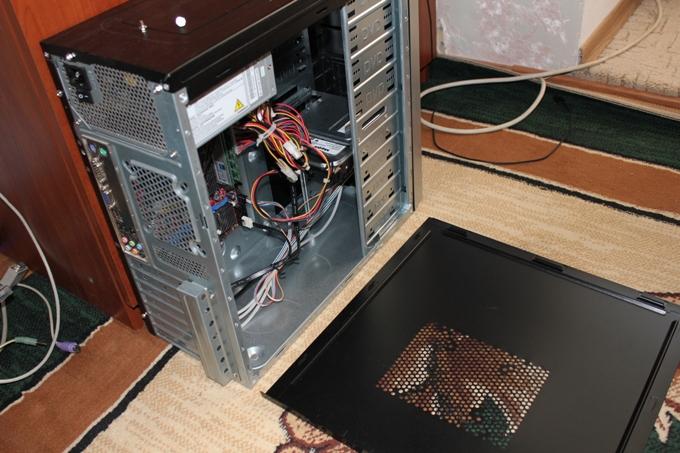

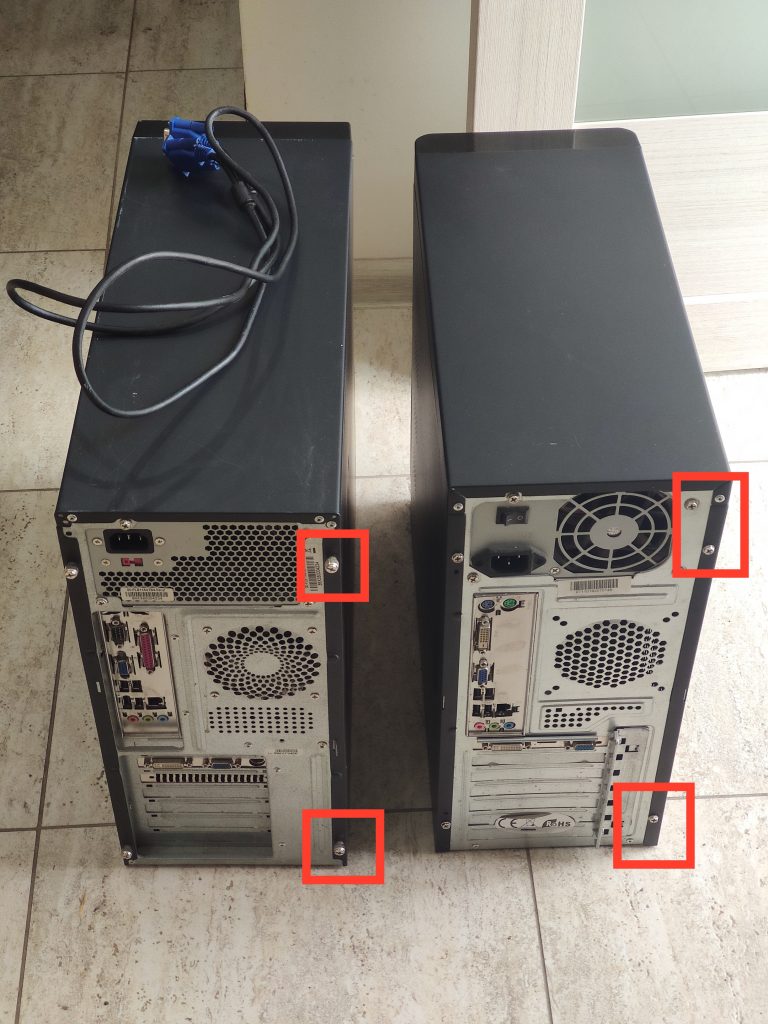

Вытаскиваем корпус и снимаем с него две боковые крышки, каждая из которых фиксируется двумя винтами сзади, расположенными снизу и сверху.

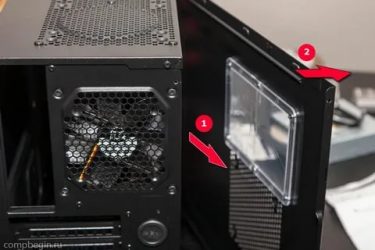

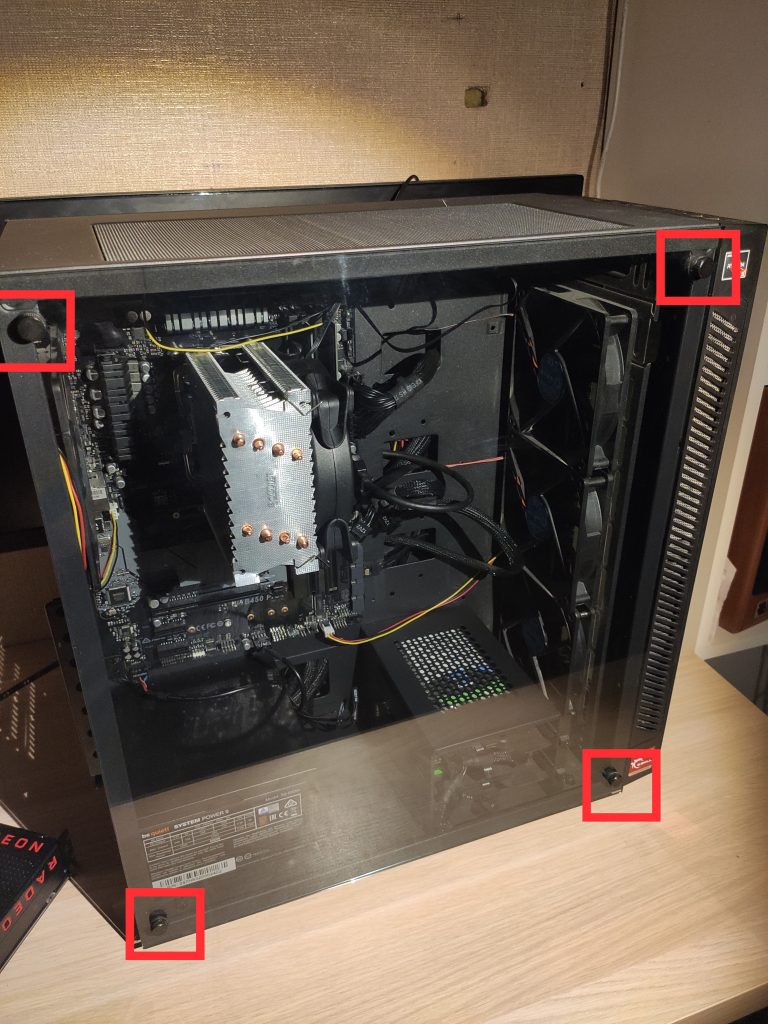

После откручивания шурупов необходимо немного потянуть и сдвинуть крышку спереди к задней части корпуса, пока она не выйдет из крепежных пазов.

Внутри корпуса вы найдете сумку с винтами, с помощью которых в дальнейшем будут фиксироваться компоненты системного блока.

В нашем случае мы установим в корпус дополнительный вентилятор для охлаждения жестких дисков, поэтому помимо боковых крышек снимаем еще и переднюю панель корпуса.

Для этого просто потяните панель, взявшись за выемку, расположенную в ее нижней части.

После снятия передней панели мы прикрепляем вентилятор в рамке снизу к передней части четырьмя винтами, которые входят в комплект. В этом случае винты затягиваются с тыльной стороны металлического основания корпуса.

Мы установили кулер таким образом, что он дует внутрь свежий воздух, обеспечивая комфортную температуру для жестких дисков. Кабель подключения продеваем в специальное отверстие, расположенное рядом с вентилятором, и вынимаем его внутри корпуса.

Установка оптического привода и жесткого диска

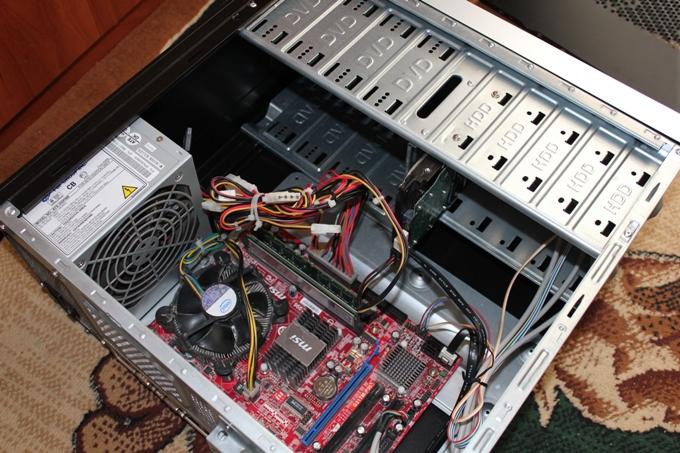

Обычно устройства хранения, чтения и записи устанавливаются на передней панели настольного компьютера, включая жесткие диски, оптические приводы, дисководы и устройства чтения карт. Для их размещения поставляется металлический стеллаж, занимающий всю высоту корпуса с отсеками разной ширины. В боковых стенках стойки есть отверстия и прорези, которые используются для крепления к ним устройств саморезами или зажимами разного рода.

Условно всю переднюю стойку можно разделить по вертикали на три части. Как правило, в домах малого и среднего размера (форм-факторы mATX и ATX) есть от двух до четырех внешних отсеков вверху для установки 5,25-дюймовых устройств, в том числе оптических приводов. Традиционно мы устанавливаем блок в верхнем отсеке.

Для этого надавите на него снаружи по направлению внутрь отсека, пока четыре отверстия (по два с каждой стороны), сделанные на нем и на металлических боковых стенках стойки, не совпадут. В этом случае вы можете отрегулировать горизонтальное положение устройства (слева — справа), чтобы оно соответствовало передней панели. Крепление устройства может осуществляться как винтами (с наименьшей резьбой), поставляемыми вместе с корпусом, так и специальными зажимами, если этого требует конструкция корпуса.

В центре передней стойки расположены внешние отсеки для 3,5-дюймовых устройств, включая дисководы для гибких дисков и устаревшие кард-ридеры, широко используемые сегодня и используемые для чтения данных с карт памяти. Как правило, для данного типа устройств отводится не более двух отсеков, а их установка аналогична установке оптического привода.

Наконец, в нижней части передней стойки расположены внутренние отсеки для 3,5-дюймовых дисков, которые в основном используются для хранения жестких дисков. Их количество варьируется от 2 до 5 штук в зависимости от размера корпуса. Выбор отсека для жесткого диска полностью в ваших руках. Для этого мы использовали предпоследнюю ячейку снизу.

Приводы фиксируются, как и в случае оптических приводов, с двух сторон (по два отверстия на каждой), либо винтами, но уже с широкой резьбой, либо специальными креплениями, если этого требует конструкция корпуса.

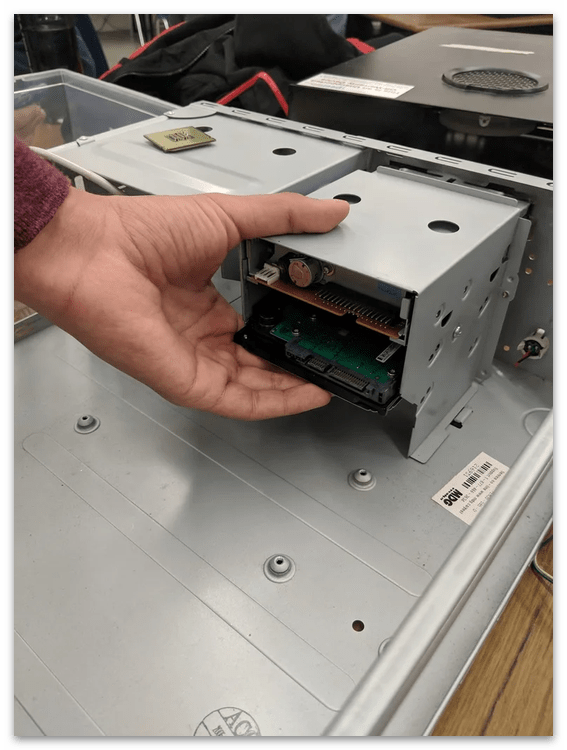

В отличие от установки устройств во внешние отсеки, жесткий диск вставляется в свою ячейку изнутри корпуса. Поэтому, когда отсеки для жестких дисков расположены так, как на фото выше, �
