Из каких основных устройств состоит компьютер

Типичный настольный персональный компьютер, который мы используем в повседневной жизни, дома или на работе, состоит из внутренних и внешних устройств.

Общий вид компьютера:

• системный блок (содержит все внутреннее оборудование);
• монитор (отвечает за отображение информации в понятной пользователю форме);
• клавиатура и мышь (отвечают за ввод информации);
• дополнительное вспомогательное оборудование (принтер, сканер, динамики или наушники, веб-камера, джойстик, ИБП и т д.)

Внутренние и внешние устройства могут выполнять одни и те же функции. Например, накопители на жестких дисках или твердотельные накопители могут использоваться как для внутреннего, так и для внешнего (переносного) использования. Также существуют внешние и внутренние приводы для чтения и записи оптических дисков DVD или BD (Blu-ray).

Оптический привод

Оптический привод — это устройство, имеющее механический компонент, управляемый электронной схемой, и предназначенное для чтения и (в большинстве современных моделей) записи информации с оптических носителей в виде пластикового диска с отверстием в центре (CD, DVD , так далее.). Процесс чтения / записи информации с диска осуществляется с помощью лазера.

Наиболее распространены следующие приводы:

CD-ROM — это простейший тип дисковода для компакт-дисков, предназначенный только для чтения компакт-дисков.

CD-RW — То же, что и выше, но запись возможна только на диски CD-R / RW.

DVD-ROM — его цель — читать только DVD.

DVD-RW / CD-RW — тот же DVD-ROM, но с возможностью записи на диски CD-R / RW, DVD-R / RW (комбинированный привод).

DVD-RW DL — в отличие от предыдущего типа DVD RW, он также может записывать на двухслойные оптические DVD-носители, которые отличаются от обычных большей емкостью.

BD-RE — это привод, способный читать / записывать диски Blu-Ray. Это передовая технология оптических носителей, основанная на использовании лазера с длиной волны 405 нм (синее излучение). Уменьшение длины волны лазера позволило вдвое уменьшить ширину дорожки по сравнению с DVD и увеличить плотность данных. Уменьшение толщины защитного слоя в шесть раз повысило надежность операций чтения / записи на нескольких уровнях записи.

Современные приводы CD-ROM достигли высокой скорости чтения с лазерных компакт-дисков с введением технологии постоянной угловой скорости (CAV).

В этом режиме скорость вращения диска остается постоянной, соответственно, в периферийных областях данные читаются с большей скоростью (4-7,8 МБ / с), чем во внутренних областях (2-3,5 МБ / с). Средняя скорость чтения намного ближе к минимальным значениям, так как запись на диск начинается с внутренних областей.

Сам по себе оптический привод может быть частью проекта в составе более сложного оборудования (например, домашнего DVD-плеера) или может быть изготовлен как отдельное устройство со стандартным интерфейсом подключения (PATA, SATA, USB), так как для установки на компьютер.

Процессор

Процессор (центральный процессор, CPU) — основная микросхема компьютера. Он выполняет все пользовательские команды и «управляет» остальным «оборудованием». От этого напрямую зависят скорость работы компьютера и его возможности.

Внешне процессор представляет собой небольшую плату с множеством контактов с одной стороны и плоской металлической коробкой с другой (см. Рис.). Внутри он имеет очень сложную микроструктуру, включающую миллионы транзисторов. Узнайте больше о процессоре здесь.

На материнской плате процессор устанавливается в специальный разъем, который называется сокетом или сокетом ЦП. Существует много типов сокетов, в каждый из которых можно устанавливать только процессоры определенного типа (с одним и тем же сокетом). Например, на материнскую плату с разъемом LGA1151 можно установить только процессоры Intel Celeron, Pentium, Core i3, Core i5 и Core i7 с разъемом LGA1151. Для процессоров AMD (Athlon, Phenom, Ryzen и т.д.) потребуются материнские платы с другими подходящими разъемами.

Охлаждение монтируется поверх процессора, установленного на материнской плате. Чаще всего это радиатор с вентилятором (кулером) для отвода тепла (см. Рисунок). Это тоже важная часть компьютера, потому что без охлаждения процессор перегревается, и при достижении критической температуры (у каждой модели процессора своя) компьютер выключается. Он не сможет перезапуститься, пока процессор не остынет.

Между кулером и процессором необходимо положить слой термопасты. Об этом подробнее здесь.

Материнская плата

Материнская плата: основная плата персонального компьютера, которая представляет собой лист стекловолокна, покрытый листом меди.

Гравировка на фольге позволяет получить тонкие медные проводники, соединяющие электронные компоненты.

Материнская плата (система

Материнская плата содержит:

• процессор — основная микросхема, выполняющая большинство математических и логических операций;
• шина — наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера;
• оперативная память (оперативная память, RAM) — набор микросхем, предназначенный для временного хранения данных при включении компьютера;
• ROM (постоянная память) — микросхема, предназначенная для длительного хранения данных даже при выключенном компьютере;
• набор микропроцессоров (чипсетов) — набор микросхем, контролирующих работу внутренних устройств компьютера и определяющих основной функционал материнской платы;
• разъемы для подключения дополнительных устройств (слоты).

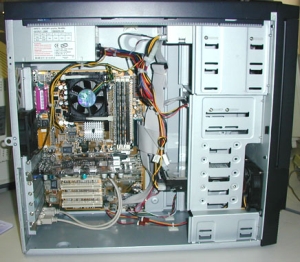

Состав системного блока

Системный блок включает в себя множество деталей и компонентов. Давайте кратко рассмотрим большинство из них.

1. Корпус — одна из важных составляющих системного блока: все остальные детали крепятся к корпусу компьютера. Корпуса различаются размерами и форм-факторами. Выбирая корпус для системного блока, нужно обращать внимание на некоторые детали.

Чем больше корпус, тем проще будет разместить внутри него остальную часть системного блока. И чем он тяжелее, тем толще стена, что обеспечивает хорошее охлаждение и низкий уровень шума. ИТ-помощь Kompolife рекомендует использовать только известные бренды, такие как Thermaltake, Chieftec, InWin и т.д.

2. Блок питания — это, пожалуй, самая важная часть системного блока ПК. Считается, что лучше сэкономить на любой другой детали, но не на блоке питания. Это может показаться немного странным, но с большой долей вероятности качество блока питания можно определить по его весу — чем тяжелее блок питания, тем лучше. Качественные силовые компоненты: радиаторы, конденсаторы и трансформаторы; довольно тяжелые элементы.

Блок питания отвечает за подачу электроэнергии ко всем остальным компонентам компьютера. От него напрямую зависит, как долго проработают все остальные компоненты. Из-за недостаточного качества электропитания работа всего компьютера может быть нестабильной и даже может привести к повреждению дорогостоящих предметов.

3. Процессор (CPU — Central Processing Unit) является основным компьютерным элементом персонального компьютера. Все программы состоят из огромной последовательности микрокоманд, и эти инструкции выполняет процессор.

Производительность и скорость всего ПК в основном зависит от скорости процессора (это необходимо учитывать, если вы решите переустановить Windows на более современную версию). Тактовая частота процессора, архитектура и количество ядер определяют скорость процессора.

На протяжении многих лет на мировом рынке процессоров доминируют два основных конкурента: AMD и Intel. И вряд ли эта ситуация изменится в обозримом будущем.

4. Материнская плата: один из компонентов ПК, который является одним из основных. Материнская плата объединяет все компоненты системного блока. Также в него входят надстройки: встроенная видеокарта, сетевой адаптер, звуковая карта, устройства ввода-вывода и т.д.

Неправильно подобранная материнская плата может отрицательно сказаться на производительности ПК в целом, несмотря на то, что остальные компоненты сами по себе мощные.

5. Вентилятор корпуса: используется для охлаждения системного блока. Это необязательно, но желательно поддерживать приемлемую внутреннюю температуру.

6. Полосы оперативной памяти (RAM) — это высокоскоростная память компьютера. После выключения компьютера вся информация на нем удаляется.

Принимая во внимание постоянно растущие требования современных программ, игр и приложений, можно предположить, что чем больше оперативной памяти, тем лучше. Сегодня минимальный объем оперативной памяти, устанавливаемой на новый компьютер, составляет 4 гигабайта.

7. Видеокарта — устройство, обрабатывающее и отображающее графическую информацию на мониторе. Каждая видеокарта имеет собственный графический процессор, который управляет обработкой информации: 2D и 3D. Видеопроцессор значительно снижает вычислительную нагрузку на ЦП (центральный процессор).

Без дорогой и мощной видеокарты о современных компьютерных играх даже не мечтать. Кроме того, вы вряд ли будете серьезно относиться к профессиональной обработке видео или редактированию фотографий.

8. Сетевая карта — элемент системного диска, необходимый для подключения компьютера к локальной сети или Интернету. Недавно сетевые карты были интегрированы (встроены) в материнские платы.

9. Оптический привод (CD / DVD) — устройство для чтения и записи оптических дисков. Они отличаются друг от друга типом поддерживаемых дисков, а также скоростью чтения и записи.

10. Жесткий диск (жесткий диск, HDD, жесткий диск) — это долговременное запоминающее устройство. Данные не удаляются при выключении компьютера. Скорость жесткого диска намного ниже, чем у оперативной памяти, а объем намного выше.

Операционная система, установленные программы, документы, фотографии, музыка и фильмы хранятся на жестком диске. Объем HDD (жесткого диска) измеряется в гигабайтах. Считается, что чем больше, тем лучше. Как говорится, свободного места много не бывает.

Передняя панель системного блока ПК, как правило, содержит две кнопки:

• Power — используется для включения компьютера;
• Сброс — используется, когда требуется экстренная перезагрузка компьютера в случае сбоя.

Также на передней панели можно найти такие элементы:

• индикаторы — светодиоды и лампочки, отображающие работу ПК: индикация работы компьютера, индикация состояния жесткого диска.
• дисководы гибких и оптических дисков — это устройства, предназначенные для работы с носителями информации, такими как гибкие и оптические диски.
• разъемы — предназначены для подключения некоторых внешних устройств. Чаще всего это разъемы USB, а также разъем для наушников и микрофона.

Если вы хотите собрать новый системный блок, сделать его специально для вас, а не выглядеть как сотни других, продающихся в магазинах, компьютерный сервисный центр Compolife.ru с радостью поможет вам осуществить вашу мечту. Обратившись в наш сервис, вы можете быть уверены в надежности и долговечности будущего компьютера. Ведь его сборкой и настройкой будут заниматься профессионалы с многолетним успешным опытом работы!

Внутренние устройства системного блока ПК

Внутренние устройства включают в себя все компоненты (оборудование, оборудование), которые находятся и фиксируются внутри корпуса компьютера. Корпус ПК с установленными внутри него компонентами называется системным блоком (все компоненты внутри корпуса объединены в одну рабочую систему).

Аппаратное обеспечение системного блока ПК

Что ж, а теперь давайте подробнее рассмотрим каждое из устройств в системном блоке. Давайте узнаем, как они выглядят и для чего они нужны.

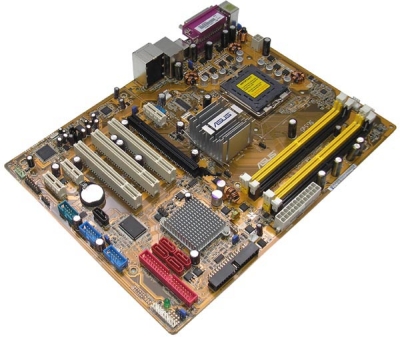

Материнская (системная) плата

Материнская плата или печатная плата компьютерной системы (от англ. Motherboard) — основа для построения компьютерных систем. Он первым устанавливается в корпус компьютера. Все внутренние устройства системного блока ПК и внешнее оборудование размещаются на нем через распаянные разъемы или подключаются специальными интерфейсными кабелями.

Основные компоненты, расположенные на материнской плате ПК

Некоторые типы этих устройств также могут быть интегрированы (встроены) в него. Например, видеоадаптер, звуковая или сетевая карта, модуль Wi-Fi.

Закрепите материнскую плату на корпусе винтами через предусмотренные отверстия. Количество и расположение точек крепления зависят от форм-фактора материнской платы. Также размер корпуса компьютера зависит от размера материнской платы, которая также поддерживает соответствующие форм-факторы. Подробнее об этом читайте в статье «Что такое форм-фактор материнской платы”.

Мать или «мать» — необходимый элемент для работы компьютерной системы. Кроме того, такими необходимыми элементами, которые устанавливаются или подключаются к нему, являются:

1. Процессор с кулером.
2. БАРАН.
3. Видеокарта (если не встроена в саму материнскую плату или в процессор).
4. Жесткий диск или SATA SSD (диск M.2 находится на самой материнской плате).
5. Источник питания.
6. Корпус компьютера или что-то на замену.

Это минимум, необходимый для запуска компьютера. В современных реалиях этого обычно более чем достаточно для полноценной работы. Остальные дополнительные карты расширения, как внутренние, так и внешние, только расширяют или расширяют возможности вашего ПК.

Основная задача материнской платы — соединить все это различное оборудование и заставить его работать должным образом. Для этого у него есть микросхема BIOS, которая помогает ему в этом.

Основные особенности, на которые стоит обратить внимание:

• Размер или форм-фактор. Подходит под корпус или за него. Кроме того, функциональность и возможность обновления всего компьютера зависят от размера. Например, материнские платы ATX имеют 4 слота RAM, а Mini ITX — только 2;
• Разъем процессора;
• Чипсет.

Центральный процессор (CPU)

Центральный процессор или ЦП, ЦП — это центральный процессор (от англ. Central Processing Unit (CPU)), микросхема, которая выполняет код, указанный программой, с определенной скоростью (тактовой частотой) и в четкой последовательности. Его часто для краткости называют процессором или микропроцессором.

Это главное устройство, так сказать сердце, от которого зависит работоспособность вашего компьютерного друга. Процессор устанавливается в специальный разъем (слот) или «Socket», расположенный на материнской плате. См. Изображение выше.

Процессорное производство очень высокотехнологично, поэтому подделок здесь не встретишь. Внутри он имеет очень сложную архитектуру, а современные многоядерные модели состоят из миллиардов транзисторов.

После установки процессора в гнездо на материнской плате на него в обязательном порядке устанавливается система охлаждения. Это может быть воздушный, вентилятор + алюминиевый или медный радиатор = охладитель или жидкость.

Многие люди неосознанно называют системный блок ПК процессором. Как видно из изображения, это не так.

Основные особенности, на которые стоит обратить внимание:

• Джек. Разъем или гнездо, в которое процессор вставляется в материнскую плату;
• Тактовая частота. Измеряется в гигагерцах (ГГц): чем больше, тем лучше;
• Кэш-память. Может быть первого (L1), второго (L2) или третьего (L3) уровня — чем больше, тем лучше;
• Количество ядер. 2, 4, 6, 8, 10, 12 и более. Чем больше, тем лучше, но не всегда. Также стоит обратить внимание на тактовую частоту. Если их больше, а ядер меньше, такой процессор будет быстрее работать в неоптимизированных приложениях и играх.

Оперативная память

Оперативная память или RAM (оперативная память). Он имеет английское сокращение RAM (Random Access Memory), что означает оперативную память. Пока компьютер работает, он хранит код запущенной в данный момент программы, а также временные данные, которые затем обрабатываются процессором. Производительность ПК зависит от объема и скорости операций.

Этот тип памяти в компьютерах обычных пользователей является энергозависимым. Это означает, что при выключении компьютера все данные удаляются. Выполнены в виде модулей (планок) с установленными на них микросхемами памяти.

Современные модели оперативной памяти высокоскоростные, и микросхемы памяти могут сильно нагреваться во время работы. Для их охлаждения используются специальные медные или алюминиевые радиаторы (см. Фото выше).

Модули оперативной памяти устанавливаются на материнской плате в специальный слот. На материнской плате обычно есть 2 или 4 таких слота, что позволяет регулировать громкость в соответствии с вашими потребностями.

Модули памяти продаются отдельными картами памяти 4 ГБ, 8 ГБ, 16 ГБ и 32 ГБ. Также есть максимально близкие по характеристикам наборы модулей из планок, так называемый Kit, он может содержать 2 или 4 платы. Современный игровой компьютер должен иметь как минимум 16 ГБ, а лучше 32 ГБ ОЗУ. Для офиса достаточно 8 Гб.

Основные особенности, на которые стоит обратить внимание:

• Частота автобуса. Измеряется в мегагерцах (МГц): чем больше, тем лучше;
• Тип памяти. Поколение, к которому принадлежит ОЗУ. Например, DDR2, DDR3, DDR4, DDR5;
• Объем. Измеряется в гигабайтах (ГБ) — чем больше, тем лучше;
• Времена или другие задержки. Меньше — больше. Подробнее читайте в этой статье.

Видеокарта

Видеокарта — это электронное устройство, которое преобразует графические данные, хранящиеся в ОЗУ компьютера или видеопамяти самой видеокарты, а затем отображает их на экране монитора в форме, понятной пользователю.

У видеокарт много разных сленгов и коротких названий, но все они означают одно и то же. Например, графический ускоритель, видеоадаптер, графический адаптер, видеокарта, видеокарта, видеокарта.

Наиболее распространенная версия видеокарты представляет собой плату расширения. Во всех современных компьютерах видеокарта вставляется в специальный слот расширения PCI Express x16 на материнской плате. До 2010 года использовался разъем AGP. Такие видеокарты еще называют дискретными или внешними.

Также широко используются встроенные или интегрированные видеокарты. Это касается почти всех ноутбуков и большинства недорогих настольных ПК. Такие видеокарты располагаются на материнской плате, в составе чипсета северного моста (устаревший) или интегрированы в центральный процессор (современные).

Такие видеокарты правильнее называть графическими процессорами (GPU). Потому что они очень часто не имеют собственной видеопамяти и используют оперативную память для обработки информации.

Основные особенности, на которые стоит обратить внимание:

• Объем видеопамяти — это общий объем памяти видеокарты, на которой хранятся данные изображения для дальнейшего просмотра на мониторе. Измеряется в гигабайтах (ГБ);


  Чем выше разрешение монитора и чем выше качество настроек графики в играх, тем больше влияние на производительность. Современные модели видеокарт могут иметь видеопамять от 2 ГБ до 24 ГБ. Оптимальным размером можно считать 8-12 ГБ, но все сильно зависит от разрешения используемого монитора.

  Большой объем встроенной видеопамяти не всегда означает, что эта модель эффективнее других моделей, но с меньшим объемом. Вам нужно обратить внимание на другие важные особенности.

• Разрядность шины видеопамяти. Измеряемый в битах, он определяет количество данных, которые могут одновременно прокачиваться через видеопамять. Вы не должны брать меньше 128 бит. Лучше 256 бит. Для самых крутых моделей этот показатель составляет 384 или 512 бит;
• Частота ядра GPU. Измеряется в мегагерцах (МГц). «Больше» — лучше;
• Частота и тип видеопамяти. Также измеряется в мегагерцах (МГц). Многое также зависит от типа. Чем новее поколение, тем оно быстрее. Например, GDDR5, GDDR6 и GDDR6X;
• также очень важно иметь различные специализированные подразделения. Такие как текстура, шейдер, растеризация, тензорное ядро. Их количество сейчас сильно влияет на скорость работы видеокарты в играх.

В настоящее время видеокарты производятся на базе чипов компаний nVidia и AMD. Intel также медленно выходит на рынок дискретной графики.

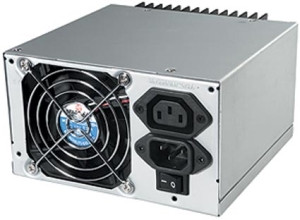

Блок питания (БП)

Блок питания или сокращенно БП — это блок питания, установленный в корпусе компьютера. Его основная функция — преобразование переменного напряжения в постоянное для питания внутренних и частично внешних ПК.

В зависимости от качества источника питания он может стабилизировать подаваемое напряжение и защитить от небольших помех. Конечно, для этого лучше использовать специализированные устройства, такие как ИБП (источники бесперебойного питания) или стабилизаторы напряжения.

Находится в корпусе ПК как вверху, так и внизу. Для охлаждения в нем есть встроенный вентилятор, который может работать как на обдув, так и на обдув.

Основные особенности, на которые стоит обратить внимание:

• Самый главный показатель — мощность. Измеряется в ваттах. Например, 500 Вт или 1200 Вт;
• Сертификат 80 PLUS. Это повышение эффективности (энергоэффективности). Существуют различные уровни этой сертификации;

• Количество кабелей для подключения аксессуаров. Особое внимание обратите на наличие дополнительных кабелей питания для видеокарт.

Внутренние устройства хранения и записи данных

Внутренние запоминающие устройства включают жесткие (магнитные) диски (HDD) и твердотельные накопители (SSD). Все эти устройства используются для длительного хранения информации, но технологически и внешне они очень разные.

Жесткий диск или жесткий диск — это запоминающее устройство, основанное на принципе магнитной записи. Он присутствует во многих современных настольных компьютерах и в некоторых портативных компьютерах. Его быстро заменяют различными вариантами твердотельных накопителей.

Несмотря на свой почтенный возраст, эта технология записи и хранения данных является одной из самых надежных. Я рекомендую в настольном ПК убедиться, что у вас есть жесткий диск или, прежде всего, гибридный диск SSHD для хранения особенно важных данных. В случае отказа диска восстановить данные с SSD-накопителя намного сложнее и дороже, чем с обычным диском.

Подходит для отсека 3,5 дюйма на настольном ПК и отсека 2,5 дюйма на ноутбуке.

Твердотельный накопитель или SSD — это энергонезависимое немеханическое запоминающее устройство компьютера на основе микросхемы памяти. Он использует различные типы флэш-памяти NAND для хранения информации. Легче и быстрее обычного диска. Доля SSD в ноутбуках и других портативных устройствах составляет не менее 90%.

В этом типе дисков функциональность и качество используемого контроллера играют очень важную роль с точки зрения производительности и времени работы, поскольку память NAND требует качественного управления во время своей работы.

Основные особенности, на которые стоит обратить внимание:

• Емкость (объем). Измеряется в гигабайтах (ГБ) или терабайтах (ТБ). Определяет объем информации, которая может быть записана на диск. Для твердотельного диска теперь достаточно 250 Гбайт, а для жесткого диска — 2–3 терабайта;
• Высокая скорость работы. Он состоит из времени доступа к информации и скорости чтения / записи информации. Среднее время доступа для современных HDD составляет 12-14 мс (миллисекунд), тогда как для SSD этот параметр не указывается, так как он близок к 0. Средняя скорость чтения / записи для HDD составляет 120-180 МБ / с (мегабайт на 1) второй) и более медленные SSD имеют скорость не менее 350 МБ / с. Модели NVMe имеют скорость в районе 3500 МБ / с и выше;
• Интерфейс подключения. Теперь для обычных медленных жестких дисков и твердотельных накопителей это SATA 3, а для быстрых твердотельных накопителей NVMe это слот M.2 или PCI-E, расположенный на материнской плате.

Звуковая карта

Звуковая карта (звуковой адаптер, звуковая карта или звуковая карта) обрабатывает звук и отправляет его в слуховые аппараты (динамики), наушники или наушники.

Это устройство может быть как внутренним, так и внешним. Внешние звуковые карты в основном используются для профессиональной деятельности, и мы не будем их трогать. Просто знайте, что есть.

В настольных ПК большинства пользователей звуковая карта интегрирована в материнскую плату в виде отдельной непаянной микросхемы и разъемов для подключения аудиоустройств. Остальное — это плата расширения, вставленная в слот PCI-Ex1. В наше время игра и проф. Модели.

Отличия между ними заключаются в большей функциональности и качестве воспроизведения (не всегда) у последних.

Основные особенности, на которые стоит обратить внимание:

• Качество звука. Сложно сказать, нет ли у вас качественной акустики или наушников;
• Дополнительные функции, которые необходимы специально для вашего типа бизнеса.

Приводы для чтения и записи дисков CD, DVD, BD.

оптический привод (DVD-привод, оптический привод или ODD) необходим для чтения и записи оптических компакт-дисков (CD, DVD или Blu-ray). Подавляющее большинство этих устройств используются внутри корпуса ПК или ноутбука, но есть и внешние модели, которые подключаются через USB.

Оптический привод устанавливается в специальный отсек (5,25 дюйма) в корпусе компьютера.

Этот тип хранения информации ушел в прошлое, поскольку объемы хранения данных и простота использования ниже, чем у флеш-накопителей и других способов хранения информации. В новых ноутбуках и большинстве ПК они больше не устанавливаются.

Основные особенности, на которые стоит обратить внимание:

• Количество поддерживаемых форматов оптических приводов;
• Возможность записывать и перезаписывать диски R и RW.

Кулеры, радиаторы, вентиляторы и другие типы систем охлаждения.

Эти типы устройств включают в себя все, что отвечает за охлаждение и температуру в системном блоке.

Кулер, радиатор, вентилятор и водянка для ПК

Это включает:

• Кулеры (радиатор + вентилятор). Устанавливается на видеокарты и центральные процессоры;
• Радиаторы. Они устанавливаются на самые популярные чипсеты материнской платы, микросхемы оперативной памяти, устройства хранения данных и карты расширения. Например, мощные звуковые карты;
• Поклонник. Они нужны для организации воздушных потоков внутри системного блока для лучшего охлаждения всех компонентов системы. В зависимости от конфигурации и мощности компьютера их можно установить в разном количестве и разного размера. Самые экономичные модели 92 и 120 мм известных брендов. Вы можете узнать больше о компьютерных фанатах в этой статье.
• Системы водяного охлаждения. Хотя они получили распространение недавно, процент их использования все еще очень невелик.

Компьютерный корпус

Все вышеперечисленное оборудование находится в компьютерном корпусе. Они бывают разных размеров (форм-факторов). Они могут быть изготовлены из специальной стали или алюминия. Также они могут иметь разную конфигурацию. Например, выберите встроенный блок питания и / или вентиляторы.

Компоненты системного блока (вариант 2)

Итак, мы рассмотрели все основные компоненты системного блока. Теперь посмотрим, чем может отличаться внутреннее устройство компьютера на примере менее дорогой версии ПК.

На фото те же компоненты, но не видно карт расширения (видео, сетевых и звуковых). Как этот компьютер будет работать без этих компонентов? Действительно, эти компоненты есть, но их не видно с первого взгляда.

Встроенные компоненты

Дело в том, что некоторые компоненты могут быть выполнены не в виде плат расширения, а могут быть интегрированы (интегрированы) в материнскую плату или центральный процессор.

При этом на системной плате есть дополнительные микросхемы, выполняющие функции сети и аудиоадаптера. Видеоадаптер интегрирован (интегрирован) в основную микросхему материнской платы.

На фото цифрой 1 обозначен видеоадаптер, цифрой 2 — сетевой адаптер, а цифрой 3 — аудиоадаптер.

При этом на материнской плате есть слоты расширения (номер 4) для установки дополнительных функциональных компонентов (если встроенные вам по каким-то причинам не подходят).

Компоненты ноутбуков

В принципе, можно было бы сделать отдельный урок по внутренностям ноутбуков и нетбуков. Но, по сути, это те же компоненты, что и у настольного компьютера, только эти компоненты меньше по размеру и крепятся иначе.

Процессор (центральное процессорное устройство — ЦПУ «CPU»)

Центральный процессор — это основная часть компьютерного оборудования или «мозг компьютера». Чаще всего говорят: микропроцессор или просто процессор.

именно процессор отвечает за выполнение программного кода (инструкций) для выполнения арифметических, логических и системных операций ввода-вывода.

Этот термин используется в компьютерной индустрии с начала 1960-х годов. Форма, дизайн и реализация процессоров сильно изменились по сравнению с первыми примерами, но их основная работа осталась прежней.

Стандартизация и миниатюризация процессоров привели к глубокому проникновению цифровых устройств на их основе в повседневную жизнь. Современные процессоры используются не только в высокотехнологичных устройствах, таких как компьютеры, но также в автомобилях, калькуляторах, сотовых телефонах и даже детских игрушках.

Чаще всего они представлены микроконтроллерами, в которых, помимо устройства обработки, на одной микросхеме расположены дополнительные компоненты (память программ и данных, интерфейсы, порты ввода / вывода, таймеры и т.д.).

Современные процессоры обычно меньше 4 x 4 дюймов с сотнями контактов.

Проще говоря, типичными компонентами процессора являются арифметико-логический блок (ALU), который выполняет арифметические и логические операции, и блок управления (CU), который извлекает инструкции из памяти, декодирует и выполняет их. Вызов ALU для работайте, когда это необходимо.

Производительность или скорость процессора зависит от его тактовой частоты (обычно указывается в МГц) и количества инструкций, выполняемых за такт (IPC), которые в совокупности представляют собой количество инструкций, выполняемых в секунду (IPS).

Чем выше частота процессора, тем выше скорость компьютера. В процессоре есть специальные ячейки, называемые регистрами. Именно в регистры вводятся инструкции, выполняемые процессором, а также данные, над которыми эти инструкции работают. Работа процессора заключается в выборе из памяти в определенной последовательности команд и данных и их выполнении. На этом основано выполнение программы.

Распределение памяти также оказывает большое влияние на производительность процессора.

Производительность компьютера повышается за счет использования многоядерных процессоров, которые по сути представляют собой комбинацию двух или более отдельных процессоров (называемых ядрами) в одной интегральной схеме. В идеале двухъядерный процессор был бы почти вдвое мощнее одноядерного.

Однако на практике производительность намного ниже, всего около 50%, из-за несовершенного программного обеспечения и алгоритмов для реализации взаимодействия между аппаратным и программным обеспечением.

Совет: не переплачивайте за новинки, через полгода они будут стоить на 10-20% дешевле!

Оперативное запоминающее устройство (ОЗУ)

Оперативная память (RAM) также называется оперативной памятью, «RAM», виртуальной памятью. По сути, все эти термины относятся к одному и тому же техническому устройству (микросхеме), находящемуся в специальном разъеме на материнской плате.

Оперативная память — это энергозависимая часть системы памяти компьютера, которая временно хранит данные и инструкции, необходимые процессору для выполнения операции. То есть, пока компьютер включен, данные также хранятся в оперативной памяти. Но если вы выключите питание своего компьютера, или может произойти сбой питания, и данные, записанные в RAM, будут потеряны.

Таким образом, ОЗУ содержит данные об операционной системе и запущенных программах, поэтому количество задач, которые компьютер может выполнять одновременно, зависит от объема ОЗУ.

Именно поэтому объем оперативной памяти также влияет на скорость работы компьютера. Ведь если на вашем компьютере недостаточно оперативной памяти, но при этом мощный современный процессор, вы не сможете насладиться быстрой работой своего ПК.

Оперативная память большинства современных компьютеров состоит из модулей динамической памяти (DRAM), содержащих полупроводниковую память, организованную по принципу устройств с произвольным доступом. Динамическая память дешевле статической и ее плотность выше, что позволяет размещать больше ячеек памяти в том же пространстве, что и кремниевая подложка, но в то же время ее производительность ниже. Статическая память (SRAM), с другой стороны, является более быстрой памятью, но также и более дорогой. В связи с этим массовая оперативная память построена на модулях динамической памяти, а статическая память используется для создания кэш-памяти внутри микропроцессора.

Видеокарта (графический ускоритель)

Видеокарта (графический ускоритель, видеоускоритель, видеоадаптер, видеокарта или карта) — это специальное электронное устройство, которое обрабатывает и преобразует полученные на нем данные для дальнейшего отображения на экране монитора.

Все современные видеокарты имеют собственный графический процессор (он позволяет серьезно загружать центральный процессор), который в зависимости от архитектуры способен обрабатывать графическую информацию в режиме 2D или 3D с той или иной скоростью.

Видеокарты делятся на внешние (более быстрые) и встроенные (в виде отдельной микросхемы) на материнской плате (более медленные).

Для современных 3D-игр требуется достаточно мощная внешняя видеокарта, а встроенного видеоадаптера достаточно для работы в офисных приложениях, просмотра фильмов или простых игр.
В последнее время стали появляться процессоры со встроенным графическим ядром. Что это дает, я расскажу в одной из статей.

Привод для оптических дисков (CD, DVD-RW)

Оптический привод — механическое устройство, управляемое электронной схемой и предназначенное для чтения, записи или стирания информации с помощью лазера различной длины с оптических носителей (CD), таких как: CD, CD-R, CD-RW, DVD, DVD-R , DVD-RW, BD-R, BD-RW.
Он может работать как с однослойными, так и с многослойными дисками 12 см или 8 см.

Как устроен системный блок

Системный блок — внутренний

Внешне системные блоки отличаются формой корпуса.

Корпуса для персональных компьютеров производятся в горизонтальном (настольном) и вертикальном (Tower.

Вертикальные вольеры отличаются своими размерами:

• полноразмерный (большая башня);
• среднего размера (миди-тауэр);
• малая (мини-башня).

Среди чемоданов с горизонтальной конструкцией есть плоские и сверхплоские (slim).

Выбор того или иного типа корпуса определяется вкусом и потребностями компьютерной модернизации.

Наиболее оптимальный тип корпуса для большинства пользователей — это корпус mini tower.

Он имеет небольшие габариты, его удобно разместить как на столе, так и на прикроватной тумбочке возле письменного стола или на специальной подставке.

В нем достаточно места для размещения от пяти до семи карт расширения.

Помимо формы, важным параметром корпуса является форм-фактор, который определяет требования к размещаемым устройствам.

В настоящее время в основном используются корпуса двух форм-факторов — AT и ATX.

Форм-фактор корпуса должен соответствовать форм-фактору основной (системной) платы компьютера, так называемой материнской платы.

Корпуса персональных компьютеров поставляются с блоком питания, поэтому мощность блока питания также является одним из параметров шасси.

Блок питания компьютера

Для массовых моделей достаточно блока питания на 200-250Вт.

В состав системного блока входят (подходит):

• Материнская плата
• Процессор
• Материнские платы шинные интерфейсы
• Баран
• ПЗУ и микросхема BIOS
• Энергонезависимая память CMOS
• HDD
• Считыватель гибких дисков
• Устройство чтения компакт-дисков

Сетевая карта

Наверное, если бы не нынешняя тенденция находить всю информацию в Интернете, а также использовать ее для общения и совместной игры (и тысячи других возможностей, если честно), я бы не упомянул бумажную сеть. Но Интернет уже охватил почти всю планету, и теперь ни один компьютер не может обходиться без сетевой карты. Вот почему я просто обязан напомнить вам о существовании такой карты, как сетевая карта.

Сетевая карта очень похожа на человеческий рот: именно рот позволяет нам общаться с другими людьми, и для этого мы не должны подключаться к собеседнику каким-либо проводом. Сколько в нем каналов. Именно с помощью сетевой карты вы можете подключиться к роутеру с помощью кабеля, а если на карте есть беспроводной адаптер, вы можете подключиться без кабеля.

Компьютерный блок питания (БП)

Блок питания компьютера (БП) — очень важный элемент компьютерной системы. Он отвечает за стабильность и качество питания других устройств в системном блоке.
От ее качества зависит надежность и безопасность информации на жестких дисках, а также продолжение существования других компонентов в случае сбоя питания в сети.

Поскольку в сети используется переменный ток, а компьютеру требуется постоянный ток, основной задачей блока питания является его преобразование (выпрямление).

Жесткий диск (винчестер, HDD)

Жесткий диск или жесткий диск Жесткий диск (жесткий диск с жесткого диска, жесткий диск) — это устройство хранения с произвольным доступом, основанное на принципе магнитной записи данных.

Сегодня это основное устройство хранения на всех настольных компьютерах и многих моделях ноутбуков.

Этот сегмент рынка давно стоит на месте. Выросло только количество информации, хранящейся на жестком диске, но не скорость его работы.

В настоящее время жесткие диски на основе твердотельных накопителей (SSD) на основе флэш-памяти заменяют жесткие диски. Скорость работы у них в разы выше, но цена все равно кусается.

Емкость жесткого диска измеряется в гигабайтах или терабайтах.

Чем больше размер жесткого диска, тем больше разнообразных данных можно хранить на компьютере.

Жесткий диск — это узкое место в скорости современного компьютера.
