Что такое HDMI CEC в телевизоре

Как работает HDMI CEC

HDMI CEC — это общая группа протоколов связи между устройствами. Система, сокращение CEC от Consumer Electronics Control, использует один из управляющих сигналов аналогово-цифрового интерфейса HDMI.

Один из протоколов семейства CEC — HDMI ARC. Обеспечивает одностороннюю передачу звука на воспроизводящие устройства, подключенные к телевизору. HDMI CEC, с другой стороны, предназначен для двунаправленного обмена данными, точнее, кодами управления командами между подключенными устройствами.

Формально все работает очень просто. В зависимости от настроек системы телевизор отправляет на устройство коды, соответствующие действию, выполняемому пользователем. HDMI CEC не требует ручной регистрации ресиверов, приставок, медиаплееров. Если подключенное устройство поддерживает протокол обмена, оно будет обнаружено автоматически.

На практике все не так просто. Не существует реального стандарта для кодов команд HDMI CEC. Поэтому каждый бренд реализует управление по-своему. Есть целый комплекс технологий от разных производителей:

• SimpLink от LG;
• RIHD на устройствах Onkyo;
• KuroLink в компании Pioneer;
• EasyLink в технологии Philips;
• Anynet + используется Samsung;
• Sony BravaSync;
• NetCommand для HDMI от компании

В оборудовании Panasonic используется несколько протоколов, частично несовместимых друг с другом, VIERA Link, HDAVI Control и EZ-Sync.

Важно! Из-за такого разнообразия используемых технологий пользователь должен внимательно подходить к выбору бытовой техники. Если телевизор использует одну версию протокола, а проигрыватель — другую, не факт, что они будут сопряжены и можно будет установить общий контроль. В идеале все оборудование, подключенное к одной сети, должно быть от одного производителя и работать с одной и той же технологией HDMI CEC.

Плюсы и минусы HDMI CEC

HDMI CEC имеет много плюсов и очень мало минусов. Хотя плюсов больше, чем минусов, могут быть моменты, когда вам может потребоваться отключить HDMI CEC или обновить систему до системы, использующей eARC, новый стандарт, который улучшает функциональность HDMI CEC и устраняет необходимость в настройке.

Плюсы

HDMI CEC имеет несколько преимуществ. Как упоминалось выше, он позволяет более глобально управлять, обеспечивая более плавную интеграцию системы домашнего кинотеатра.

Кроме того, HDMI CEC работает вместе с HDMI ARC (Audio Return Channel), чтобы уменьшить количество кабелей, необходимых для подключения нескольких устройств.

Короче говоря, HDMI ARC позволяет аудио перемещаться в обоих направлениях, уменьшая количество кабелей, необходимых для подключения внешнего источника, такого как проигрыватель Blu-ray, к телевизору и A / V-ресиверу.

Чтобы воспользоваться преимуществами HDMI ARC, ваши устройства должны иметь порты HDMI ARC или eARC. Обычно ваши устройства, настраиваемые для HDMI CEC, включают HDMI ARC вместе с ним, но, чтобы убедиться, проверьте руководство вашего устройства.

Минусы

Основным недостатком HDMI CEC является ограничение HDMI ARC для обеспечения полного объемного звука. HDMI ARC может передавать несжатый стереозвук или сжатый объемный звук 5.1. Это все…

Если вам нужен несжатый канал 5.1 или выше, вам необходимо отключить HDMI CEC и ARC на своих устройствах или переключиться на устройства, поддерживающие HDMI eARC. HDMI eARC способен не только передавать несжатый звук 5.1 и 7.1, но также обрабатывать высококачественные форматы высокой четкости, созданные Dolby и DTS.

Как узнать, поддерживает ли ваш телевизор HDMI-CEC

важно понимать, что HDMI-CEC существует во многих формах, потому что разные производители маркируют его по-разному. К сожалению, это затрудняет распознавание HDMI-CEC, если вы не знаете, что искать, и это еще одна причина, по которой он так скрыт. Если вы знаете производителя вашего телевизора или телевизора, который собираетесь купить, ознакомьтесь со списком конверсий ниже. Он показывает вам все фирменные версии HDMI-CEC.

• AOC — Электронная ссылка
• Знаки — INlink
• LG — SimpLink
• Mitsubishi — NetCommand
• Onkyo — RIHD
• Panasonic — VIERA Link, управление HDAVI или EZ-Sync
• Пионер — Куро Линк
• Runco International — RuncoLink
• Samsung — Anynet +
• Sharp — Aquos Link
• Sony — BRAVIA Link или BRAVIA Sync
• Toshiba — Regza Link или CE-Link
• Visio — ЦИК

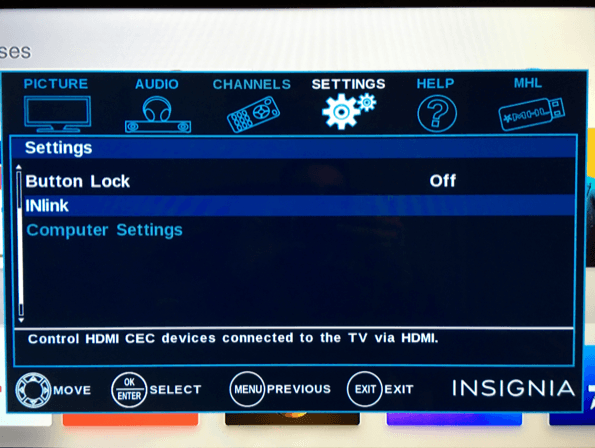

Совет. Некоторые производители телевизоров могут просто маркировать HDMI-CEC своим собственным названием. Этот список не полон, поэтому все же стоит просмотреть меню телевизора, чтобы узнать, есть ли у вас аналогичная функция HDMI-CEC.

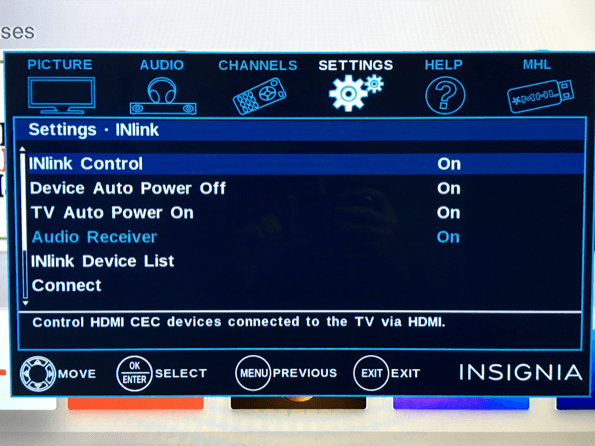

Отсюда перейдите в меню телевизора и найдите соответствующий значок HDMI-CEC. Он должен иметь возможность сразу определять, какие подключенные устройства совместимы, а затем включать их прямо из меню.

достаточно легко потеряться или запутаться в различных маркетинговых приемах, используемых продюсерами телепрограмм, но мы надеемся, что смогли прояснить для вас этот лакомый кусочек.

Как это работает и для чего используется конечными пользователями

Если и телевизор, и подключенные к нему устройства поддерживают опцию HDMI CEC, при активации функции синхронизируется работа всего оборудования. После этого станут доступны следующие параметры:

1. Комбинированное включение и выключение нескольких устройств. Например, пользователь включает / выключает игровую консоль PS4 или ТВ-бокс, затем устройства включают / выключают телевизор. Наоборот.
2. Управление кодом. При включенном телевизоре приставка была запущена с геймпада, телевизор автоматически переключится на нужный видеовход. И наоборот: они решили войти в консоль, и она запустилась автоматически.
3. Общий контроль устройств. Например, кнопки громкости на пульте дистанционного управления плеера управляют громкостью телевизора. А если подключена звуковая панель, ее громкость регулируется пультом ДУ дисплея, а не встроенным динамиком. В случае наиболее полной реализации этой функции пульт от телевизора сможет полностью управлять медиаплеером. Или управлять телевизором с компьютера и тд

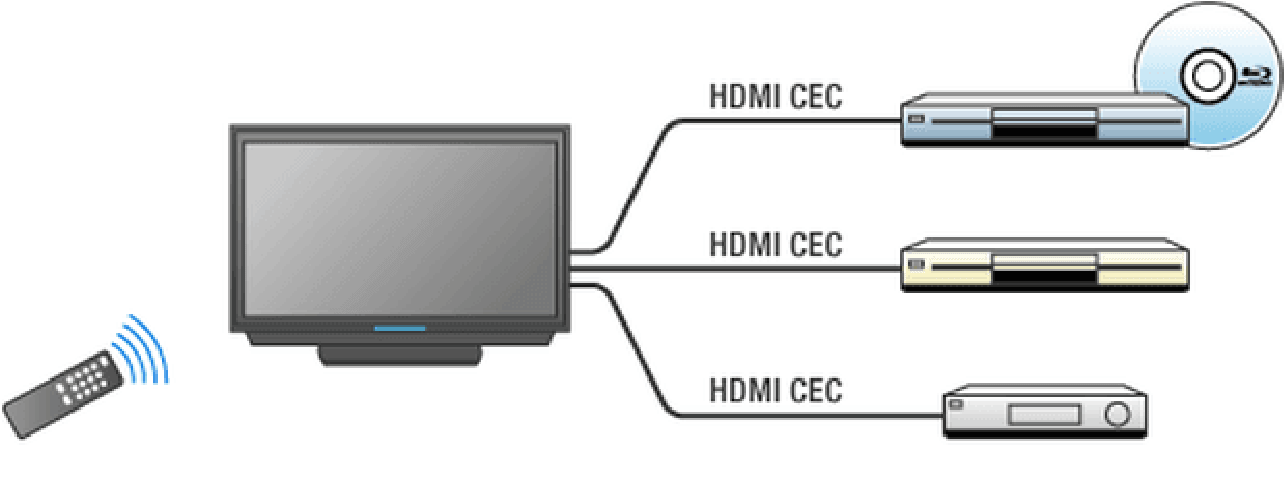

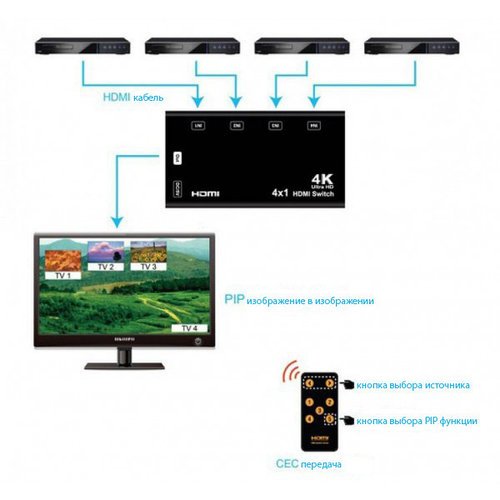

Подключение нескольких устройств

Настройка и эксплуатация

Первый шаг к использованию — создание сети HDMI. Минимальный комплект, необходимый для этого, — это телевизор (или монитор) и тюнер (спутниковый, кабельный, T2 и т.д.). Когда два устройства с поддержкой CEC подключены и включены, вы можете перейти к следующему шагу.

Для использования технологии требуется специальный плагин. Телевизор сначала переключается на источник данных с тюнера. Далее открывается меню, раздел «Плагины». Найдите «HDMI CEC Setup». Вот где настройки технологии. Вы должны внести необходимые изменения, настроив свою работу «под себя» и сохранить их.

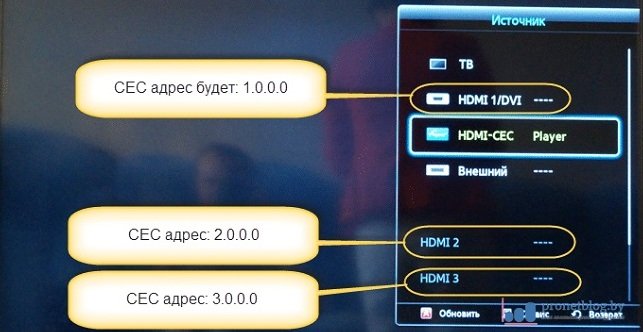

Открыв меню HDMI на телевизоре, вы можете получить информацию обо всех устройствах, подключенных через интерфейс. В списке можно будет увидеть, какое из подключенных устройств поддерживает интересующее нас расширение. Дистанционное управление будет доступно только для этого списка.

Что такое безопасный режим в Windows? Что такое безопасный режим?

Что такое безопасный режим в Windows и каковы различные типы безопасного режима, такие как безопасный режим, безопасный режим по сети или командная строка. Давайте посмотрим здесь!

Какой кабель нужен для коммутации устройств

достаточно легко купить подходящий кабель, чтобы HDMI CEC работал для унифицированного управления несколькими устройствами. Формально это должен быть качественный кабель версии 1.4 или новее. Дело в том, что технология HDMI уже предусматривает обмен управляющими кодами между подключенными устройствами.

Пин 13 в распиновке штатного разъема используется для передачи сигнала. Однако в кабелях от отдельных производителей, поддерживающих Ethernet, этот канал может использоваться для других целей. Это следует учитывать людям, которые намереваются использовать интерфейс HDMI для передачи Интернета или другого цифрового контента.

Некоторые производители, особенно китайские, держат нос по ветру. Они утверждают, что их кабели имеют поддержку HDMI CEC в качестве специальной опции. Нет смысла использовать такой маркетинговый трюк, предназначенный для увеличения конечной стоимости продукта. Вам просто нужно купить качественный кабель HDMI от известного производителя.

Включаем и настраиваем HDMI СЕС на телевизорах от разных производителей

Суть функции HDMI CEC на всех устройствах одинакова. Однако алгоритм подключения и настройки немного отличается. Посмотрим на несколько наглядных примеров.

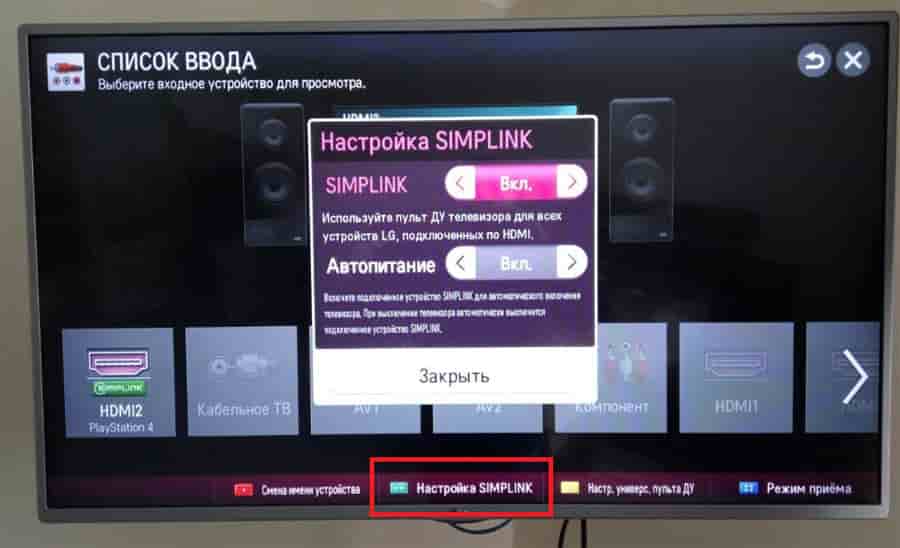

Подключение и настройка SimpLink в телевизорах LG

Примечание! Параметр SimpLink не поддерживается при беспроводном подключении к другим устройствам.

для сопряжения телевизора LG необходим рабочий кабель HDMI. Вставляем один конец кабеля в разъем HDMI / DVI IN или HDMI IN, который находится на задней панели телевизора; второй: подключаемся к другому устройству.

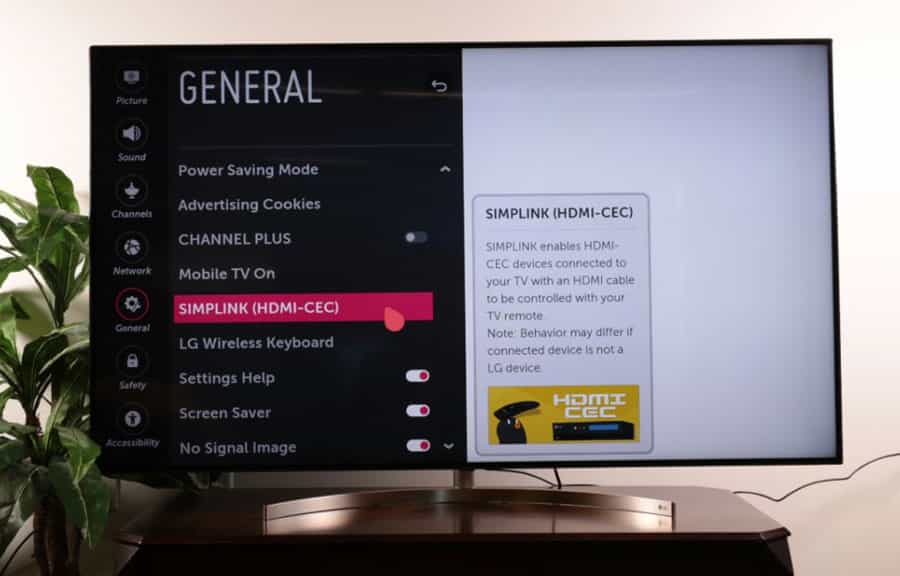

Чтобы активировать опцию HDMI-CEC на телевизоре, используйте пульт дистанционного управления.

Важно! В будущем только устройства, поддерживающие эту функцию, смогут подключаться к телевизору для совместного управления.

Давайте активируем HDMI-CEC следующим образом:

• включаем телевизор и заходим в раздел «Настройки»;
• найдите и откройте вкладку «SimpLink»;
• переходим к «Вкл.»;
• выбрать устройство для синхронизации из предложенного списка (доступные устройства выделены насыщенным цветом, недоступные — серым). Поиск устройств протокола управления сетью CEC, подключенных к разъемам HDMI на телевизоре, обеспечивается опцией T-Link.
• нажмите «ОК».

Соединение установлено.

Далее обрабатываем выбранную технику:

1. Для прямого воспроизведения не требуется дополнительных настроек для синхронизации управления устройством.
2. Выбираем видеоустройство для воспроизведения.
3. Проверим воспроизведение с диска.
4. Синхронизируем включение / выключение оборудования и тд

Примечание! Когда вы подключаете домашний кинотеатр к телевизору, в качестве источника звука автоматически выбирается динамик.

Подключение и настройка функции Anynet + на Самсунгах

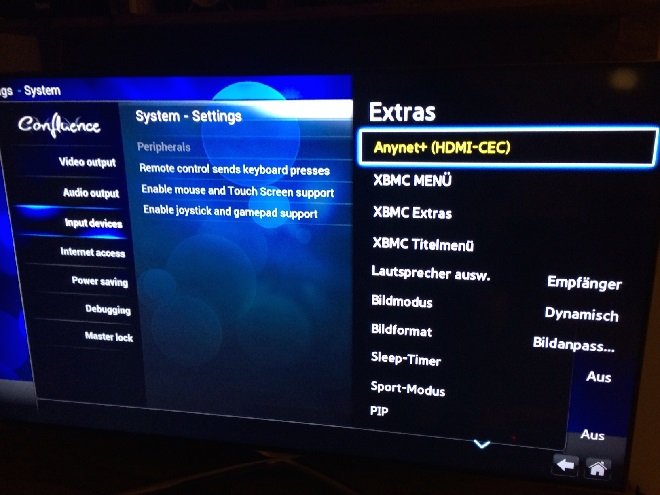

Чтобы активировать Anynet + на телевизорах Samsung, аналогичным образом с помощью кабеля HDMI мы соединяем телевизор и выбранное устройство, например игровую консоль PS4 (разъем HDMI S TB).

Далее устанавливаем плагин:

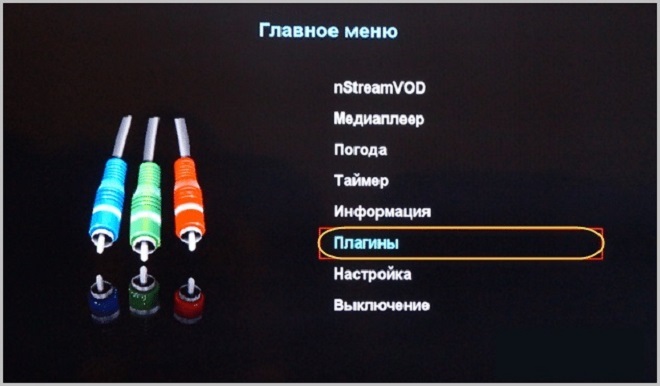

• откройте меню, нажав кнопку «Источник» на пульте дистанционного управления;
• выберите «HDMI»;
•
• с помощью приемника дистанционного управления разверните меню;
• перейдите во вкладку «Плагин»;
• выберите «Конфигурация HDMI CEC», загрузите Anynet;
• в новом меню выберите соответствующие настройки расширения;
• зайти в меню ТВ;
• перезапустите телевизор;
• после перезагрузки устройства вернитесь к настройкам плагина. Здесь будут открываться любые изменения, сохраненные в адресе ЦИК. Чтобы использовать изменения должным образом, нажмите «Отмена».
• закройте настройки.

Далее мы используем пульт дистанционного управления для двух приборов.

Подключение и настройка BRAVIA Sync на ТВ от Sony

Устанавливаем связь между Sony и желаемым устройством — используем для этого кабель HDMI. В подключаемом модуле Android TV выполните следующие действия:

• на DUP нажмите «Домой» и «Настройки»;
• разверните вкладку «Внешние входы», расположенную вверху экрана;
• выберите «Настройки HDMI»;
• далее «Контроль по HDMI» и включаем тумблер.

Если в вашем телевизоре Sony нет интеллектуальных функций, мы руководствуемся следующими пошаговыми инструкциями:

• на ДУП снова нажмите кнопку «Домой»;
• перейти к настройкам»;
• далее «Системные настройки»;
• в появившемся списке выберите «Настройки синхронизации BRAVIA Sync»;
• в появившемся списке нажмите на нужные устройства;
• подтвердите действие кнопкой «Включить».

Синхронизированные контроллеры готовы.

Активируем функцию EasyLink у телевизоров Philips

Чтобы активировать необходимую функцию на Philips, сделайте следующее:

• на пульте ДУ нажмите «Домой» и разверните «Настройки»;
• далее «Настройки ТВ»;
• разверните вкладку «Установка»;
• затем раздел «Настройки», и в имеющемся списке находим название «EasyLink»;
• активируем переключение для всех 3 указанных функций.

Завершаем все действия и переходим к проверке активированной опции HDMI-CEC.

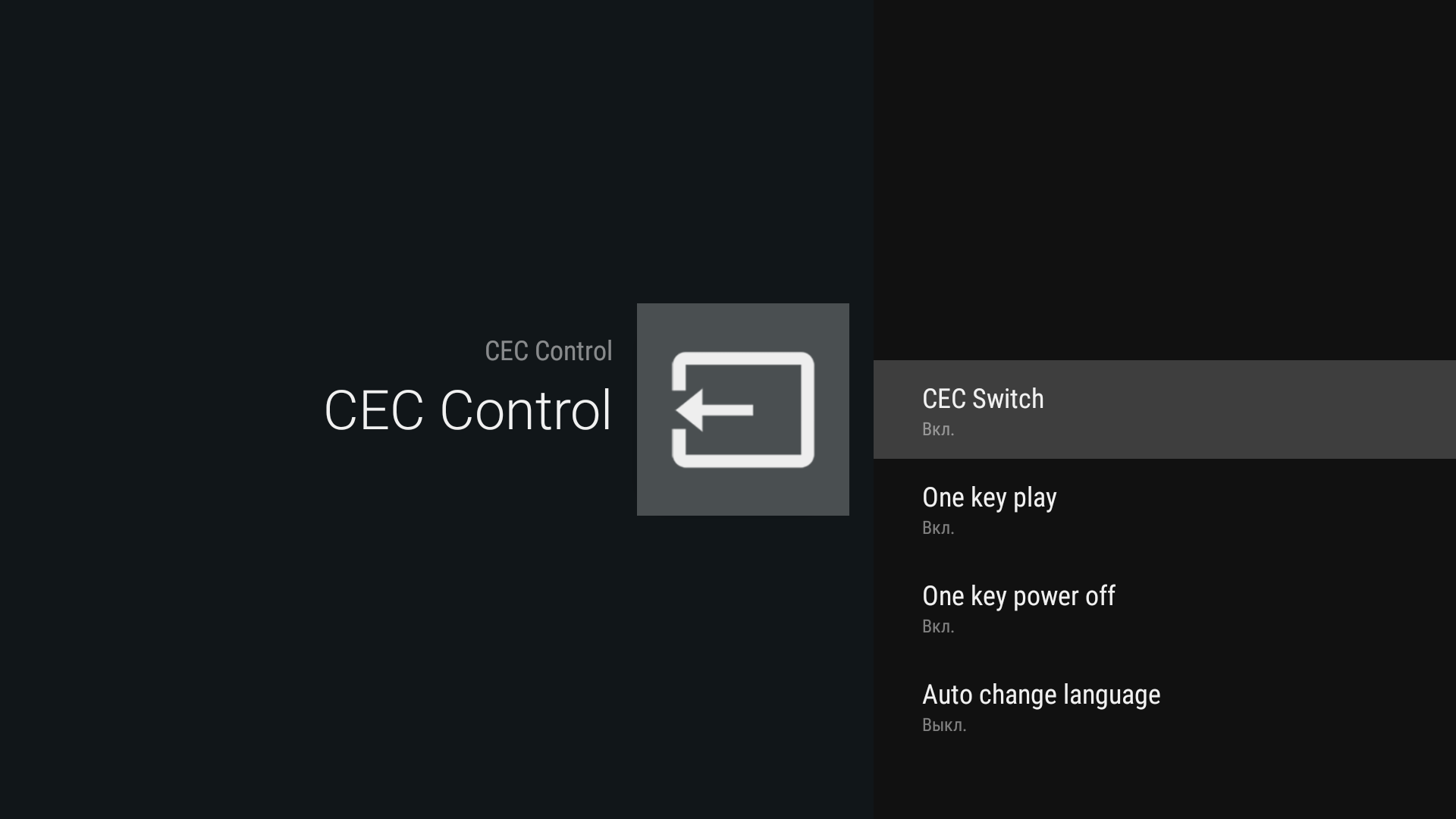

HDMI-СЕС и ТВ приставка Xiaomi

Чтобы включить HDMI-CEC на приставке, проделываем аналогичные действия:

• Подключаем ТВ бокс с помощью кабеля HDMI;
• через «Экран главного меню» перейти в меню настроек.
• выберите папку «HDMI-SEC»;
• затем находим «CEC Switch»;
• выберите «Активный.».
• вы также можете активировать опцию «Воспроизведение в одно касание / выключение питания одной кнопкой». Затем приставка будет включаться и выключаться при нажатии кнопки питания на телевизоре.

Приставка готова к синхронизированному управлению.

Настройка автоматического включения ПК по расписанию

Иногда необходимо включить компьютер в определенное время. Такая необходимость может возникнуть, когда требуется периодический удаленный доступ к ПК. Для этой настройки вам необходимо войти в BIOS и выбрать пункт Power Configuration.

В этом разделе выберите пункт «Дата» и установите дату автоматического начала в открывшемся окне. В следующей строке необходимо выбрать пункт Resume Time: здесь вы устанавливаете время автоматического розжига.

Подменю раздела «Настройка управления питанием.

В других версиях этот пункт меню может называться Power On By RTC Alarm, а подпункт для установки времени RTC Alarm Time содержит следующие разделы:

• Время будильника RTC — установка часов;
• RTC Alarm Minute, RTC Alarm Second — минуты и секунды соответственно.

В других версиях BIOS и UEFI разделы и подразделы могут иметь другие названия.

Как система единого управления реализована в устройствах

HDMI CEC реализован как отдельный плагин в операционной системе. Работает довольно просто. Производитель предоставляет ряд основных функций. Пользователь должен настроить свою доступность или активировать те, которые интересны, и деактивировать те, которые бесполезны. Обычно техник предлагает следующие варианты:

• общий режим ожидания: когда телевизор переведен в ждущий режим, все подключенные устройства будут делать то же самое;
• предустановка перевода, при смене каналов на ТВ подключенный ресивер будет делать то же самое;
• запись в одно касание, запись на запоминающее устройство, подключенное к телевизору, или отправка команды на внешнее устройство;
• touch play, телевизор станет активным источником управления для подключенного плеера;
• установить единые таймеры для всей системы;
• управление воспроизведением, передача команд на внешний плеер;
• информационная система, обзор и контроль всех подключенных устройств;
• управление тюнером — крайне полезная опция для владельцев ресиверов цифрового ТВ;
• меню другого устройства, позволяет производить настройки или устанавливать режимы работы другой единицы оборудования;
• маршрутизация, позволяет указать конкретных получателей управляющих сигналов, если их в общей сети больше;
• передача имени, работает как подключенное оборудование для опроса.

Многие HDMI CEC имеют очень полезную опцию PassTrough. Это позволяет проверить сопряжение нескольких устройств путем последовательной передачи команд управления. Это полезно, когда оборудование разных производителей объединено в единую сеть. Используя PassTrough, вы можете увидеть, какие режимы поддерживаются общей проверкой.

Названия протокола HDMI СЕС у разных производителей

Функциональность HDMI CEC одинакова для всех производителей, но в названиях протоколов нет ничего общего:

• в технологии LG — SimpLink»;
• Samsung назвал свою функцию «Anynet +»;
• Toshiba — CE-Link и Regza Link»;
• в устройствах Hitachi это «HDMI-CEC»;
• у Philips есть опция EasyLink»;
• panasonic может скрыть протокол HDMI CEC под названиями «EZ-Sync», «VIERA Link» или «HDAVI Control»;
• производители Sony дали ему название «BRAVIA Sync»;
• Mitsubishi — NetCommand»;
• в устройствах Sharp это «Aquos Link»;
• pioneer имеет функцию Kuro Link»;
• для Onkyo это «RIHD»;
• в Runco International это «RuncoLink» и так далее

К сожалению, такая путаница с названием самой функции часто вызывает у пользователя много вопросов.

Примечание! Каждый производитель настоятельно рекомендует использовать в CEC устройства сопряжения только одной марки. Но практика показывает, что при синхронизации оборудования разных марок по протоколу HDMI CEC нет прерываний в управлении устройствами.

Особенности функции SIMPLINK

Телевизоры, использующие функцию Simplink, обладают уникальными характеристиками. Обсудим некоторые из них:

Мгновенное воспроизведение

При одновременном запуске внешнего носителя, телевизор подключается к нему без дополнительных команд.

Управление одним пультом

Simplink позволяет управлять предварительно синхронизированными устройствами с пульта телевизора с помощью одного устройства. Если ваш телевизор использует функцию Magic, некоторые основные функции будут ограничены. Эти ограничения применяются только к магическим пультам дистанционного управления.

Отключение питания

Пульт дистанционного управления может управлять автоматической подачей. Для этого вам необходимо войти в меню синхронизации настроек Simplink HDMI-CEC. Настроенная синхронизация позволит одним касанием отключить все устройства, подключенные к телевизору с помощью программы SIMPLINK, одновременно. То же самое касается выключения любого гаджета, подключенного к SIMPLINK — телевизор выключится вместе с ним. Однако эта функция доступна не на всех устройствах.

Как настроить HDMI CEC на устройствах разных производителей

Стоит выдвинуть важную гипотезу. Телевизор с поддержкой HDMI CEC в своей операционной системе всегда передает управляющие сигналы. Основная настройка реакций производится на зависимом устройстве (тюнер, ресивер, приставка). Главное, подключить его выход к правильному порту HDMI на телевизоре. Если это не обозначено надписью на корпусе, стоит обратиться к инструкции по эксплуатации ресивера.

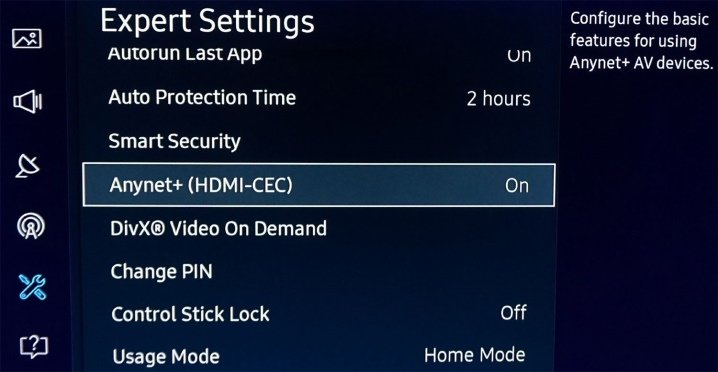

Настройка телевизоров Самсунг

Настройка телевизора Samsung сводится только к включению технологии AnyNet + (HDMI CEC). Делается это так:

• вызывается экранное меню;
• выбран пункт «общий»;
• пункт «диспетчер внешних устройств» включен»;
• опция AnyNet + включена.

Для некоторых поколений телевизоров этого производителя алгоритм переключения может отличаться от описанного. Поэтому не лишним будет посмотреть инструкцию.

Важно! После того, как вы включили HDMI CEC, стоит проверить, работает ли он. Сделать это очень просто. Просто нажмите кнопку Source на пульте дистанционного управления. Если HDMI CEC работает и внешнее устройство подключено к правильному порту, имя внешнего устройства будет отображаться рядом с его значком на экране.

На телевизорах LG

На телевизорах LG включение протокола SimpLink HDMI CEC сделано для отдельного порта. Для этого нажмите кнопку Source на пульте дистанционного управления. Затем выделяется нужный порт, к которому подключено устройство. В нижней строке экрана есть подсказки.

Пользователь должен нажать кнопку соответствующего цвета на пульте дистанционного управления или выделить подсказку на экране с помощью клавиш курсора и нажать OK. В появившемся окне переключите SIMPLINK во включенное состояние.

Дистанционное включения по сети Wake on Lan

немного сложнее настроить удаленную загрузку ПК в сети с помощью функции Wake On LAN (WOL). Но этот сервис более удобен в работе — компьютер можно включить удаленно в любой момент. Проблема здесь в том, что к процессу управления привязан не только BIOS, но и материнская плата компьютера и сетевая карта. Оборудование должно поддерживать эту функцию (все, что выпущено после 2001 г., не вызовет проблем).

Для большинства моделей на базе Pentium II и III для реализации функции WOL необходимо найти на материнской плате трехконтактный разъем с пометкой Wake On LAN и подключить его с помощью специального кабеля к этому же разъему на сетевой карте.

Далее в BIOS нужно войти в настройки «Advanced» и выбрать пункт Power Control. Одна из проблем заключается в том, что в базовой системе не используется термин Wake On LAN. Вам нужно искать такие фразы, как:

• Повторная активация через устройство PCI-E;
• Включение через карту Ethernet;
• Включение через устройство PCI;
• другие связанные термины.

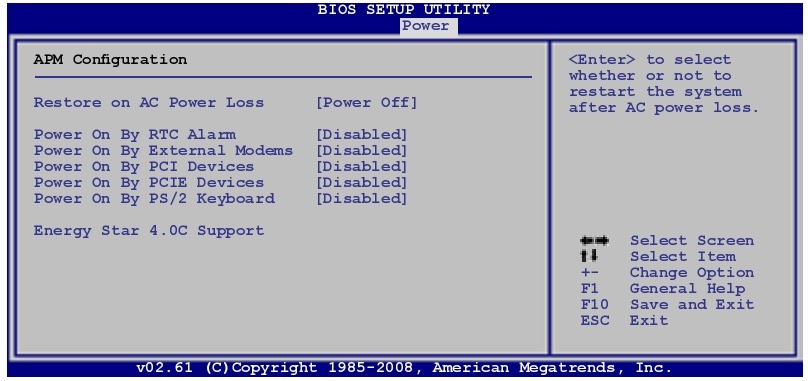

Скриншот раздела Power одной из версий BIOS.

Здесь нужно включить функцию включения питания устройства PCI.

В современных системах UEFI удаленная активация невозможна, если включены некоторые дополнительные функции, например ErP (EuP), который устанавливает минимальное энергопотребление в режиме ожидания, или CEC 2019 Ready — более или менее то же самое, но согласно США стандарты.

Далее необходимо настроить сетевую карту. В меню Windows «Сеть и Интернет» в разделе «Статус» в подразделе «Изменения настроек сети» перейдите в меню «Настроить настройки адаптера». Откроется окно «Сетевые подключения». В окне свойств открывшейся сетевой карты активируйте кнопку «Настроить…».

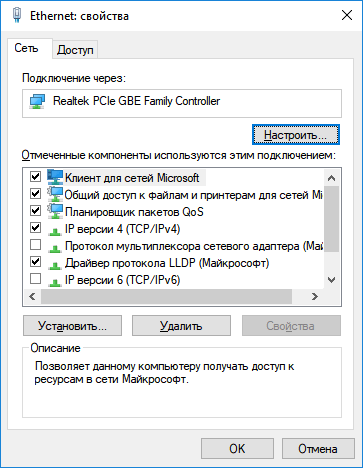

Вкладка Ethernet Properties.

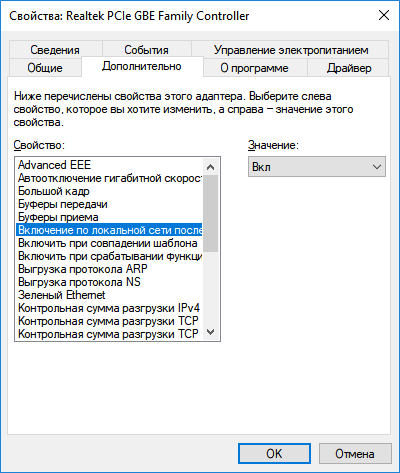

На вкладке «Дополнительно» включите параметры, связанные с Wake Up LAN. Вы должны сосредоточиться на фразах Wake Up, Magic packet, Wake on local network и т.д.

Вкладка Дополнительные параметры.

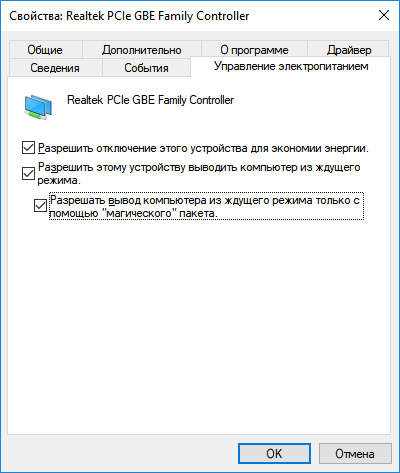

Далее во вкладке «Питание» отметьте соответствующие пункты, название которых зависит от драйвера сетевой карты.

Настройка параметров источника питания.

После активации режима WOL вам необходимо установить программное обеспечение, работающее в основной операционной системе. Для Windows это будут, например, программы:

• утилита broadc.exe — для локальной сети;
• wol.exe — для проверки в Интернете.

Также существует множество программ с более широким функционалом, которые включают реализацию функции WOL. К ним относятся хорошо известный TeamViewer и т.д.

Программа wakeonlan пользуется популярностью у пользователей Linux.

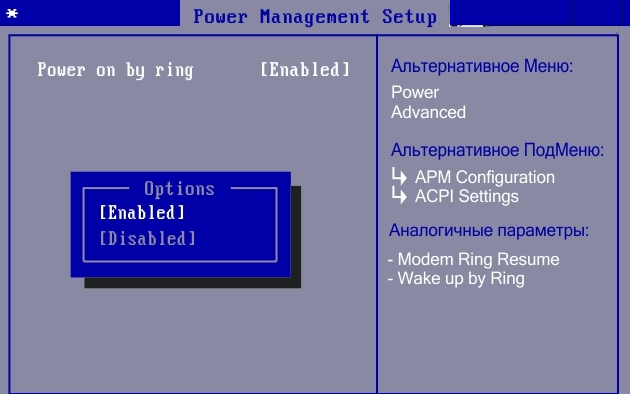

Вы также можете включить питание удаленно, активировав другие параметры в меню «Питание». Затем, включив опцию Ring Power On, компьютер запускается, когда сигнал отображается на шине приема COM-порта. COM-порт устарел, поэтому несколько компьютеров имеют физический последовательный порт. Поэтому эта функция обычно используется вместе со встроенным модемом, который имитирует работу с COM-портом. Отсюда и название функции — «Просыпаться по вызову».

Активация функции включения по мелодии звонка.

Есть и другие варианты, позволяющие перевести компьютер в состояние готовности от внешнего сигнала. Но не все из них включают питание — некоторые могут только вывести ПК из спящего режима. Это необходимо учитывать при организации сети.

Коммерческие названия для HDMI CEC

HDMI CEC имеет несколько торговых наименований. Каждый из них технически предлагает немного другое меню функций, но базовая функциональность, связанная с назначением контакта в разъеме HDMI, ничем не отличается.

Вот список брендов HDMI-CEC:

• Hitachi: HDMI-CEC
• LG: SimpLink
• Митсубиси: Net Command
• Onkyo: RIHD
• Panasonic: управление HDAVI, EZ-Sync или VIERA Link
• Philips: EasyLink
• Пионер: Куро Линк
• Roku: игра в одно касание
• Samsung: Anynet +
• Sharp: Aquos Link
• Sony: BRAVIA Sync
• Toshiba: CE-Link или Regza Link
• Заместитель: ЦИК

Некоторые торговые марки не очень навороченные, например Hitachi HDMI-CEC или Vizio CEC. Большинство торговых наименований содержат слово «ссылка» (Aquos Link, BRAVIA Link, CE-Link, EasyLink, SimpLink и т.д.), Хотя некоторые имеют уникальные названия, такие как Anynet + (Samsung) и 1-Touch-Play (Roku).

Как узнать поддерживает ли телевизор опцию HDMI СЕС

Путаница с разметкой функций немного усложняет процесс. Но вы все равно можете узнать, поддерживает ли ваш телевизор опцию HDMI CEC:

• сначала указываем название опции от производителя телевизора;
• дополнительную информацию о наличии HDMI CEC можно найти в паспорте телевизора и / или в инструкции по эксплуатации.

Второй вариант — покопаться в меню устройства:

• в этом случае перейдите во вкладку «Настройки»;
• найдите название нужной опции в общем списке. Если функция HDMI CEC уже использовалась, здесь также будет отображаться список устройств синхронизации HDMI.

Если покупка только плановая, есть возможность спросить у продавца о наличии функции HDMI CEC в интересующей модели телевизора; или найти информацию на сайте интернет-магазина / производителя.

Возможности

Централизованное управление открывает перед пользователем ряд возможностей. Конечно, полезность HDMI CEC зависит от количества подключенных устройств и их характеристик. Есть несколько особенностей, которые привлекают пользователей к этой технологии. Они перечислены ниже.

• Единое меню управления. С помощью CEC можно получить доступ к определенному устройству через меню другого. Это избавляет от необходимости использовать несколько пультов дистанционного управления.
• Общая информационная база. Вы можете выбрать устройство, на котором будет удобно следить за состоянием всего подключенного оборудования.
• Удобство использования меню. Если в вашей системе есть монитор или телевизор, вам будет удобнее управлять другими устройствами, так как меню будет легче читать.
• Гибкое использование тюнера. Используя CEC, вы можете дать тюнеру различные настройки в зависимости от того, на какое устройство он посылает сигнал.

Это четыре возможности, которые технология CEC открывает для пользователей. На самом деле список шире и желательно осваивать его постоянным использованием.
