Как настроить телевизор по тестовым картинкам

Тестовые изображения для каждой настройки

Эти изображения используются только для одной настройки, в отличие от изображений с несколькими тестовыми зонами. Следовательно, после выполнения одной настройки вам необходимо сменить изображение на другое и настроить другой параметр. Процедура настройки описана ниже.

Почему она необходима

Чаще всего пользователи сталкиваются со стандартной проблемой. Новый телевизор не отвечает всем окончательным требованиям. В витрине техник показала картинку получше, чем дома. Иногда изображение может отличаться даже для одинаковых моделей.

Часто слова «настройка» и «калибровка» используются как синонимы. Это мнение ошибочно. Условия принципиально различаются. Кастомизация может выполняться обычными пользователями с помощью основных элементов управления. Калибровка требует использования специального оборудования. Все работы выполняет квалифицированный калибратор.

Правильная настройка проста. При правильном подходе пользователь может значительно улучшить качество конечного изображения. Однако все «выжать» из телевизора не получится. Сама по себе калибровка даст максимальную производительность.

Калибровка телевизора, проектора

Воспроизведите тестовый DVD в проигрывателе. Вы увидите определенную последовательность из пяти разных изображений. Если вы пропустите любой из этапов настройки, вы не сможете получить оптимальное качество изображения. При настройке яркости и контрастности сначала уменьшите их значение до минимума и постепенно увеличивайте, пока не будут выполнены условия тестирования. При настройке цвета установите параметры в центральное положение. Цветовая температура обычно очень высокая на заводе, что приводит к синему оттенку изображения. Если ваше устройство позволяет регулировать цветовую температуру, установите для нее значение <6500K>, <wаrm>или … На большинстве телевизоров же резкость картинки изначально выставлена ​​неплохо. Окончательная проверка изображения выполняется на пятом этапе. Вам необходимо еще раз убедиться, что все ранее выбранные настройки верны. Этот шаг также позволяет вам протестировать звуковую систему.</wаrm>

Для тех, кто хочет серьезно отнестись к калибровке телевизора, оптимальным вариантом станет специальный калибратор — Datacolor Spyder 4 TV HD 2 стоимостью ≈4000 рублей. Благодаря ему вы сможете значительно улучшить качество телевизионного изображения, внеся необходимые изменения.

Инструкции по калибровке монитора и обзор калибраторов с программами калибровки можно найти в следующих статьях:

1. Калибровка монитора | Пошаговая инструкция
2. Калибраторы мониторов | Программы калибровки

Рекомендуемые параметры изображения на современных ТВ

Производители телевизоров часто не калибруют свою продукцию на заводе. Даже маститая тройка — Samsung, LG и Sony — не раз подвергалась за это осуждению, судя по многочисленным жалобам покупателей. Продавцы в магазинах выкручивают по максимуму все параметры, чтобы привлечь покупателей ярким перенасыщенным изображением.

Специалисты в этой области выделили некоторые рекомендации по настройкам телевизора, которые позволяют получить оптимальное изображение на выходе, что позволит в полной мере наслаждаться видеоконтентом.

Общие параметры:

• яркость в районе 120 кд / м2;
• линейная гамма для светлого помещения — 2,22, для темного — 2,4;
• цветовая температура D65 / 6500К;
• покрытие sRGB / REC709.

Миф 1. После калибровки картинка выглядит, будто вид из открытого окна

К сожалению нет. Хотя бы потому, что у проектора или панели недостаточно цветов для отображения всех оттенков, которые видит глаз. Также устройства с широкой цветовой гаммой нового стандарта ITU-R BT.2020. Если мы посмотрим на график цветности CIE 1931, мы увидим, что цвета, доступные для трехкомпонентного устройства RGB, лежат внутри треугольника, вписанного в изогнутую область всех видимых цветов — за его пределами есть большая область.

Теоретически «многомерное» устройство с бесконечным количеством чистых спектральных цветных излучателей (лазеров) способно подарить нам удовольствие от полного цвета. Но это не три субпикселя RGB на полный пиксель, а как минимум их десятки. Или десятки массивов в одном проекторе — это уже аргумент в пользу инженерной фантастики.

Вид из окна — это весь спектр, воспринимаемый глазами вместо цвета. Как видите, даже самый продвинутый Rec.2020 не заполняет его полностью

Более того, проектор или панель (даже HDR) еще не способны реализовать динамический диапазон нашего зрения. Например, чтобы воспроизвести следующую сцену: безлунная ночь, пожар на берегу реки, возле леса и в полной темноте, в кадре появляется машина и ослепляет нас своими фарами.

А какое должно быть калиброванное изображение на экране? Так, как это увидел режиссер на мониторе эталонной студии перед тем, как «подписать» фильм для проката.

НЕ ПОКУПАЙТЕ ДЕШЕВЫХ КАБЕЛЕЙ

Сигнал передается проигрывателем Blu-ray, приставкой и приставкой, для телевизора это цифровой сигнал. Поэтому в принципе разницы в качестве изображения между дешевым кабелем HDMI и кабелем «премиум» нет. Более дорогой кабель не улучшит контрастность или яркость.

Если да, то почему бы не купить дешевые кабели? Кабели низкого качества могут вызвать проблемы с самим сигналом, что приведет к потере изображения или появлению странных артефактов на экране телевизора.

Самые дешевые кабели не позволят нам принимать сигналы 4K HDR и 60 Гц. Для этого вам понадобится кабель с маркировкой High Speed ​​HDMI или выше, сверхвысокоскоростной кабель HDMI, который может передавать данные со скоростью до 48 Гбит / с.

РЕЖИМ ИЗОБРАЖЕНИЯ: КОТОРЫЙ ЛУЧШЕ?

Следующим шагом является выбор одного из предустановленных режимов изображения. Разные производители используют разные названия, но самые популярные режимы, которые мы видим, это:

• СТАНДАРТ,
• ДИНАМИЧНЫЙ, ЖИВОЙ,
• ФИЛЬМ / ФИЛЬМ,
• СПОРТ,
• ИГРА,
• ЭКСПЕРТ.

Не стоит слишком увлекаться СТАНДАРТНЫМ режимом, так как он часто не показывает всю красоту (цвета, контраст и т.д.) изображения. В свою очередь, режим ДИНАМИЧЕСКИЙ, как правило, довольно сильно преувеличен, и здесь яркость и контраст снижены почти до максимума.

Режим СПОРТ, как следует из названия, должен бросать вызов самому себе при просмотре спорта. К сожалению, в большинстве протестированных мной телевизоров он не сильно отличался от потрясающего динамического режима.

Безусловно, наиболее полезным является режим PLAY, который может немного улучшить плавность анимации в играх. Это также рекомендуется для пользователей, которым требуется низкий коэффициент INPUT LAG.

На большинстве телевизоров эталонный режим — CINEMA / CINEMA. Это должно (обычно) быть настройкой по умолчанию и отправной точкой для калибровки.

Как идет процесс

Калибратор сначала проверяет правильность настроек телевизора. Конечно, многим не нужен профессиональный осмотр оборудования, но иногда без него невозможно обойтись в принципе.

После этого специалист использует специальный установочный диск или генератор текстовых шаблонов. С их помощью можно выполнить правильную регулировку контрастности и яркости. В результате определяется наилучший уровень черного, исключая скрытие деталей изображения, расположенных в затемненных областях изображения.

Конечно, указанные действия может выполнять сам пользователь. Для этого нужны специальные установочные диски. Однако в целом у технически подготовленного человека не возникнет трудностей с этим процессом.

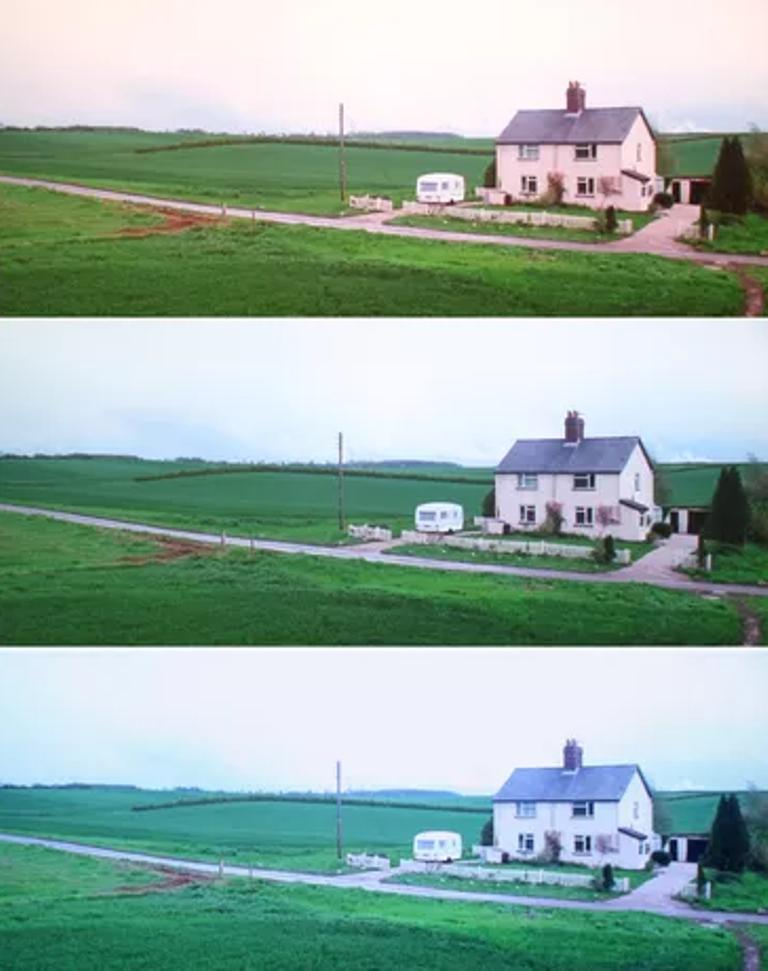

Дальше будет сложнее. Требуется правильная настройка цветовой температуры. В принципе, на глаз это не сделать. Для определения необходимых параметров в калибраторе используются специальные спектрорадиометры. Задача состоит в том, чтобы приблизить белый цвет к стандарту D6500. Это гарантирует, что изображение максимально приближено к задумке создателей шоу или фильма.

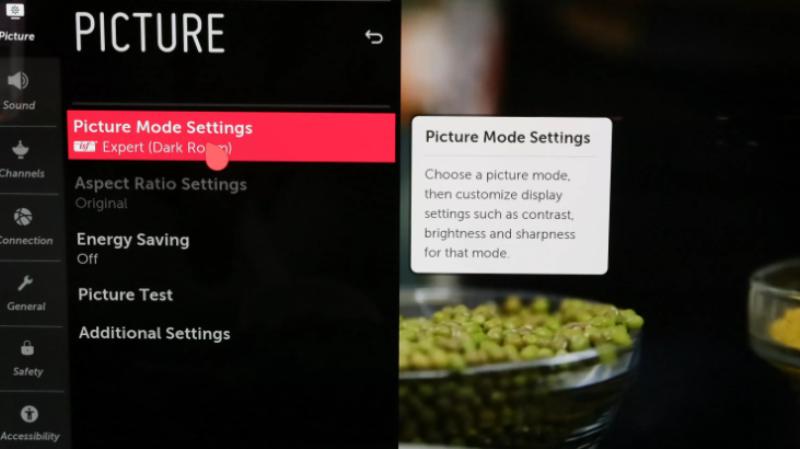

НАСТРОЙКА РЕЖИМА ИЗОБРАЖЕНИЯ ДЛЯ СВОИХ ПОТРЕБНОСТЕЙ

Конечно, мы можем настроить каждый из предустановленных режимов изображения в соответствии с нашими потребностями. Во время базовой калибровки мы учитываем такие факторы, как:

КОНТРАСТ — изменение уровня контрастности уменьшает / увеличивает уровень яркости белого;

ЯРКОСТЬ — изменить яркость, уменьшить / увеличить уровень черного;

ФОКУС: изменение уровня резкости может сделать изображение более четким, но если вы переборщите с этим фактором, на экране появится «зерно», а по краям объектов будут видны характерные ореолы;

ЦВЕТ — влияет на температуру и оттенок отображаемых цветов.

Тестовые модели, которые мы можем найти, в частности, на YouTube, также могут помочь нам достичь соответствующего уровня этих факторов.

Большинство новых телевизоров также позволяют откалибровать ряд других функций, таких как настройки гаммы или цветовой температуры. Однако здесь мы переходим на более продвинутый уровень калибровки, который выходит за рамки данного руководства.

Если мы хотим иметь полный контроль над параметрами изображения, перед началом калибровки каждого из его коэффициентов стоит деактивировать функции в настройках телевизора, которые могут привести к автоматической регулировке контрастности, яркости или резкости. К ним, в частности, относятся динамический контраст, сверхвысокое разрешение и цветной фильтр.

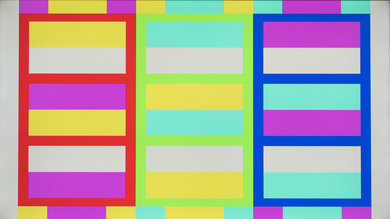

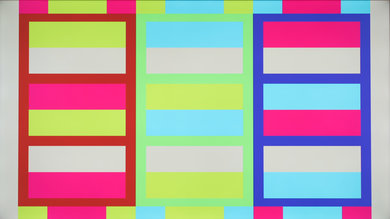

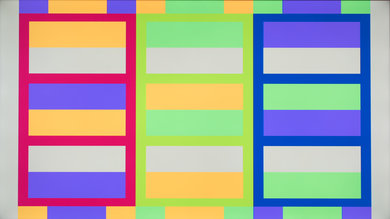

Tint/Hue

Калибровка телевизора

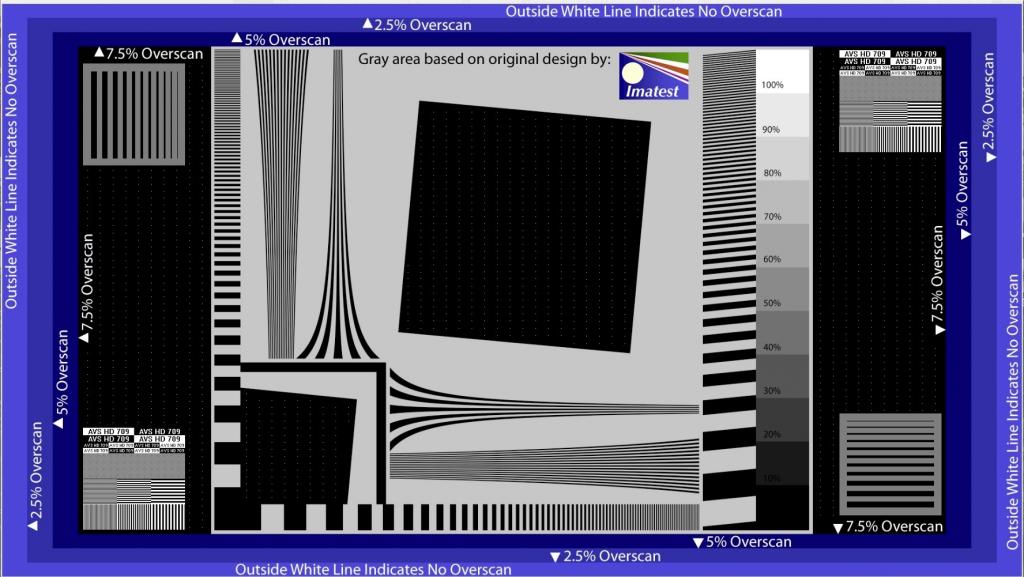

Указанная процедура необходима для проверки настройки размера изображения и устранения муара. Как правило, любой телевизор более-менее подвержен эффекту увеличения изображения, что отрицательно сказывается на резкости картинки. Точки по границам разрешения, так называемый муар, видны невооруженным глазом. Вы можете устранить этот эффект и повысить резкость изображения, используя функцию отключения автоматической области отображения и установки максимального разрешения. Пункт «Управление экраном» доступен в меню «Настройки», «Дисплей».

ОБРАТИТЕ ВНИМАНИЕ НА ОСВЕЩЕНИЕ

Важно не только то, как вы настраиваете телевизор, но и то, где он находится. Вы можете часами пытаться откалибровать устройство, но размещение экрана в солнечном месте мало что даст. Эта проблема особенно актуальна для OLED-телевизоров. ЖК-панели немного лучше подходят для ярких комнат.

Какие параметры выставить при настройке

Правильно выставленные параметры телевизора помогут избежать ошибок при настройке картинки. Качественное изображение получается при соблюдении следующих условий:

1. Соотношение сторон (размер) изображения регулируется двумя треугольниками. Усеченные вершины треугольников указывают на ошибку. Перед началом работы отключите функцию масштабирования.
2. Яркость. Регулируется темными клетками. При правильной настройке тон каждой последующей ячейки будет отличаться от предыдущей. Если нет, продолжайте работу по настройке яркости.
3. Контраст. Регулируется с помощью шкалы серого. Светлые грани между ячейками разных оттенков серого указывают на правильную работу.
4. Цвет или насыщенность. Для инсталляции предлагается изображение женщин с разным цветом кожи. После работы с регуляторами женская кожа должна выглядеть естественно. Красный цвет кожи указывает на неправильную настройку цвета и температуры.
5. Острота. Параметр устанавливается после завершения первого элемента. Глядя на экран, мы должны четко видеть все линии.

Вопрос цены

Конечно, за эту услугу придется заплатить. Единой стоимости назвать невозможно. Многое зависит от аппетита мастера и текущей ситуации. Например, в мегаполисах цена калибровки может быть ниже, чем в провинции. В крупных городах конкуренция в этом секторе колоссальная, что приводит к необходимости держать цены под контролем. В небольших населенных пунктах итоговая цена может быть довольно высокой, так как мастер по сути является монополистом рынка.

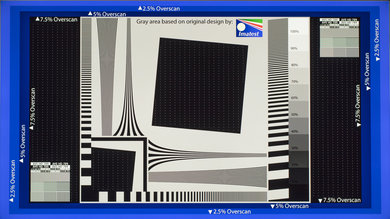

Sharpness

Максимальная резкость

Цветопередача

Затем следует процесс настройки точной цветопередачи. Изображение приближено к максимально реалистичному. Однако некоторые модели телевизоров в принципе не могут этого сделать. Поэтому этот вопрос стоит обсудить заранее при покупке оборудования.

Важный нюанс

Стоит задуматься еще об одном моменте. Многие современные телевизоры требуют дополнительной специальной калибровки. Просто это оборудование не работает. То есть после покупки хозяину обязательно придется обратиться за помощью к специалистам.

Оптимальный предустановленный режим

Вышеуказанные параметры позволяют значительно улучшить качество изображения, но если вы не хотите менять настройки, вы можете выбрать готовый скрипт из локальной прошивки. После этого вы можете вручную настроить предустановленный режим, просто взяв его за основу.

Основных пресетов всего три: «Стандартный», «Динамический» и «Кино». Есть много других вариаций, но только эти три режима кардинально меняют изображение. Как уже было сказано выше, стандартные настройки у всех производителей далеки от адекватных, поэтому трогать их не будем.

Важно! Для просмотра видеоконтента лучше не использовать динамический режим. Изображение здесь далеко от оригинала из-за нелинейной гаммы.

Также яркость и контраст при таких настройках явно переоценены, и через час-два глаза могут начать болеть. Этот эффект особенно заметен при просмотре телевизора в темной комнате. Динамический режим подходит для игровых консолей и подключения к ПК, но не для просмотра видео.

Почти идеальная настройка цвета на телевизоре в режиме Кино (иногда Кино). Никакие дополнительные настройки здесь совершенно бесполезны. Единственное исключение для тех, кто привык смотреть телевизор при ярком освещении: в этом случае можно добавить немного яркости.

Contrast

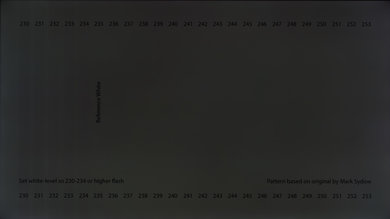

Минимальная контрастность

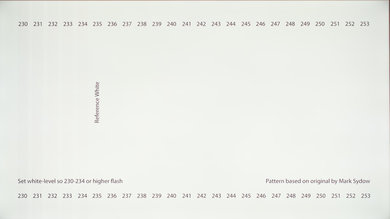

Правильные контрасты

Максимальная контрастность

ВЫКЛЮЧИТЕ РЕЖИМ ЭКОНОМИИ ЭНЕРГИИ

На многих телевизорах РЕЖИМ ЭНЕРГОСБЕРЕЖЕНИЯ (также называемый ЭКО РЕЖИМ) включен по умолчанию. Конечно, это влияет на энергоэффективность экрана. Это может негативно повлиять на такие аспекты, как максимальная яркость и контраст. Поэтому, если вам нужны высококачественные изображения и вы можете жить на немного более высокий счет за электроэнергию, выключите режим энергосбережения.

Возможности обработки изображений

Телевизионные функции, такие как интерполяция частоты кадров (эффект мыльной оперы) и вставка черных кадров, требуют дополнительных кадров, генерируемых ТВ-процессором для улучшения резкости движения.

Однако, если вы не смотрите спортивные передачи или не играете в динамичные игры, эти функции негативно повлияют на качество изображения. Некоторые люди также предпочитают отключать его во время игр или просмотра спортивных состязаний, в то время как другим нравится использовать эту функцию, чтобы смотреть практически все, что угодно.

У телевизоров разных производителей эти функции будут называться по-разному, например LG TruMotion, Sony MotionFlow и т.д.

Другие функции, влияющие на качество изображения, — это коэффициент динамической контрастности, цветовая температура и локальное затемнение, которые также следует отключить. После этого, когда калибровка будет завершена, вы можете включить эти функции и посмотреть, как они влияют на качество изображения.

Конечно, если вы используете телевизор в качестве монитора или играете в игры на консоли, вам следует оставить игровой режим / режим ПК включенным. Кроме того, шумоподавление / подавление следует использовать только с контентом низкого качества и в противном случае отключено.

Подсветка

Если вы хотите, чтобы ваше изображение было ярче, вам следует отрегулировать настройку подсветки телевизора. Вы можете настроить его как хотите: если вы смотрите телевизор в ярко освещенной комнате, вам следует увеличить яркость подсветки и уменьшить ее, если вы смотрите телевизор в темной комнате. Как правило, большую часть времени будет работать настройка в диапазоне от 50% до 75.

Контраст яркости

Вы должны отрегулировать контрастность и яркость, как показано на изображении ниже. Нажмите на картинку, чтобы увеличить.

Контрастность

После регулировки яркости наблюдаем ту же градацию серого. Если в светлых областях мы видим слияние отдельных участков в одну, отрегулируйте контрастность в телевизоре. При правильных настройках мы должны увидеть все 32 раздела в оттенках серого. Как видите, неправильная настройка контрастности влияет на визуализацию кожи человека. Если уровень контрастности слишком высок, на коже появляются участки с негативом.

Иногда бывает, что после настройки контрастности вам нужно вернуться к настройке яркости, а затем дважды проверить контраст.

На следующем изображении показано, что уровень контрастности телевизора слишком низкий.

Качество визуализации кожи человека очень важно для правильной настройки цвета. Нужно найти баланс, когда с цветом в темных областях все правильно, а светлые участки не будут тусклыми. Иногда для качества изображения лучше выставить более низкую насыщенность цвета, это будет более естественно. Конечно, следует избегать слишком низкого цвета.

При настройке цвета также необходимо убедиться в качестве белого цвета. Области тестового шаблона, где присутствует белый цвет, должны быть белыми. Если есть цветовой оттенок, значит, это неправильно.

Настройка изображения телевизора: пошаговая инструкция

Регулировку изображения нужно производить дома, в том месте, где будет размещаться телевизор. Есть два способа выполнить процедуру.

Используя стандартные возможности

Для этого находим на пульте нужную кнопку. Его можно называть по-разному: Настройки, Параметры, Меню. На телевизоре появится меню со списком настроек. Также, перемещая ползунки, мы получаем качественное изображение.

Яркость

При правильной настройке яркости посмотрите на оттенки серого в верхней части изображения Ladies. Все 32 оттенка должны быть видны и иметь четкую границу.

На следующих рисунках области, где видна неправильная настройка яркости, выделены красным. Или яркость слишком низкая, поэтому черные оттенки серого сливаются в один. Или яркость велика, а оттенки серого в светлых областях смешиваются.

Что требуется знать

Калибровка: незначительные изменения настроек. Это выходит за рамки того, что обычный пользователь может сделать в меню оборудования. В этом случае параметры измеряются с помощью специального оборудования. Мастера используют специальную технику и программное обеспечение, чтобы точно определить, как они выполнили работу.

Процедура способна улучшить качество передачи изображения. Однако не стоит верить в чудо и надеяться, что с его помощью можно будет превратить телевизор за 50 тысяч рублей в оборудование за 200 тысяч. Таких чудес в принципе не бывает. Калибровка не сможет существенно изменить параметры изображения.

Несколько тестовых зон

Снимки с большим количеством тестовых зон (здесь используется пять зон) предназначены для настройки телевизора неопытными пользователями или для быстрой настройки. На каждом из этих изображений вы можете одновременно настроить пять основных параметров, проверив их на экране.

Первоначальная настройка телевизора должна производиться с помощью пяти первичных тестовых изображений или одного из представленных здесь.

1. Отрегулируйте соотношение сторон или размер. Для правильной настройки в меню должны быть отключены различные функции изменения размера изображения. У разных производителей разные названия этих функций изменения размера (изменение размера изображения).
2. Регулировка яркости. Выберите желаемую область оттенков серого и отрегулируйте яркость так, чтобы все градации в темной области были видны.
3. Контраст. Чтобы правильно установить контраст, вам нужно выбрать светлый участок шкалы серого и настроить так, чтобы были видны все участки шкалы со светлой границей между ними.
4. Цвет. Регулировка цвета производится на основе цветового тона кожи человека. На тестовом изображении показаны женщины с разным цветом кожи, и вы настраиваете ползунки в меню так, чтобы все оттенки выглядели естественно. Вам необходимо настроить как насыщенность цвета, так и оттенки цветовой температуры.
5. Острота. Регулируя резкость или четкость, необходимо добиться исчезновения ореолов на изображении в области контроля резкости. Вам нужно получить максимально точное отображение линий и пересечений без ореолов. Эту настройку следует выполнять только после точной настройки шкалы с первой точки.

После всех настроек можно включить реальные фото в желаемом разрешении из набора. По этим снимкам проверена естественность всех настроек.
